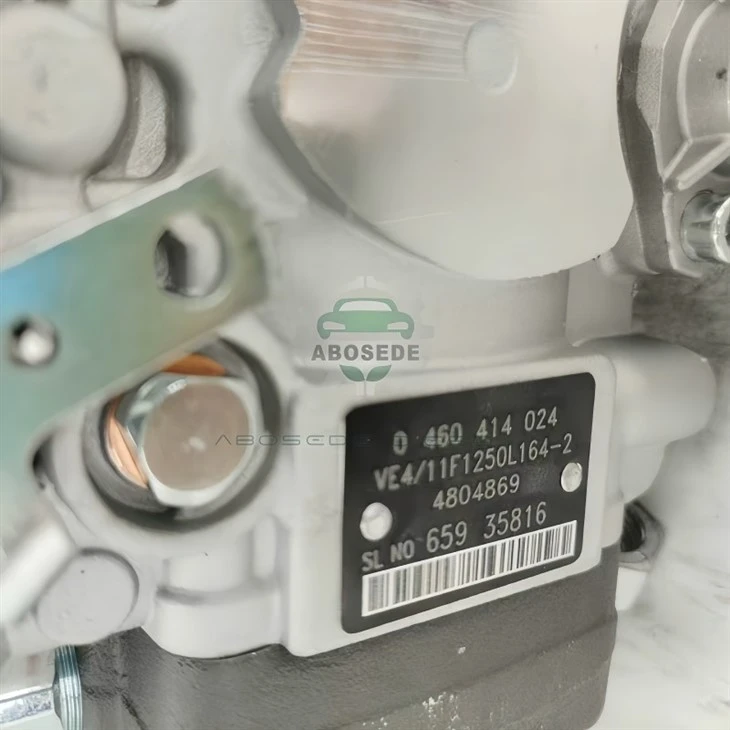

4804869 / 0460414024 (L164-2) VE4/11F1250L164-2 Bomba d'injecció: dinàmica del governador, desgast de l'èmbol i lògica del codi de calibratge

La bomba Bosch VE4/11F1250L164-2, amb referència creuada com a Cummins 4804869 i Bosch 0460414024, és una bomba distribuïdora mecànica el lliurament de combustible està controlat per forces hidràuliques i centrífugues en lloc de mapes electrònics. A diferència dels sistemes de ferrocarril comuns que utilitzen vàlvules de control de pressió i injectors de solenoide, aquesta bomba es basa en un regulador centrífug, un anell de vessament i un pistó d'avançament de temporització per donar forma a la quantitat i el temps d'injecció. El sufix L164-2 no és un codi aleatori; defineix el conjunt de molles del governador, el perfil de l'anell de lleves i la configuració de la vàlvula de lliurament per a un calibratge específic del motor. Entendre aquest codi és el primer pas per diagnosticar les queixes de rendiment, perquè una bomba construïda amb un sufix diferent pot enganxar-se però no oferirà la corba de combustible correcta.

El sufix L164-2 especifica el calibratge intern de la bomba VE4/11F1250. La sèrie "L" denota una família de governadors en particular, mentre que "164" identifica la geometria de la molla i la palanca que estableix la corba de parell del motor. La revisió "-2" indica un canvi menor a la vàlvula de lliurament o a les característiques d'avanç. Dues bombes amb dimensions externes idèntiques però diferents sufixos poden tenir diferents corbes de lliurament de càrrega completa, estabilitat en ralentí i corbes d'avanç de temporització. Quan demaneu un reemplaçament, el codi complet ha de coincidir amb l'original, o el motor pot funcionar de manera magra, ric o amb un temps incorrecte. La reconstrucció d'una bomba amb un sufix diferent requereix canviar l'anell de lleves, les molles del regulador i, de vegades, el diàmetre de l'èmbol, per això és obligatori el calibratge del banc després de qualsevol modificació interna.

El VE4/11F1250 utilitza un únic pistó d'11 mm que fa un moviment alternatiu i gira per distribuir el combustible a quatre cilindres. El capçal distribuïdor conté forats de precisió que segellen contra l'èmbol, i amb el temps aquests forats es desgasten de manera desigual. El desgast augmenta les fuites internes, la qual cosa redueix el lliurament a baixes velocitats del motor i provoca un abastament desigual de cilindre-a-cilindre. Els primers símptomes són un ralentí brusc, una boira blanca a l'arrencada en fred i una pèrdua de potència notable sota càrrega. Una prova de volum de lliurament en un banc calibrat mostrarà quins cilindres són febles. A diferència dels injectors common rail, que es poden codificar individualment, un capçal distribuïdor desgastat no es pot compensar electrònicament; s'ha de substituir o s'ha de reconstruir la bomba. La neteja del combustible és fonamental perquè la bomba està lubricada amb dièsel i les partícules de menys de 5 micres acceleren el desgast del forat.

El regulador centrífug dins de la bomba VE controla la velocitat de ralentí i el lliurament màxim de combustible. Utilitza pesos mosca que es mouen cap a fora amb la velocitat del motor, comprimint una molla i movent l'anell de vessament per reduir el combustible. L'enriquiment d'arrencada en fred s'ofereix mitjançant un mecanisme independent que augmenta el subministrament de combustible quan el motor està fred, normalment mitjançant una palanca sensible a la temperatura-o un solenoide. Si el governador es fatiga o els pivots de pes mosca es desgasten, el ralentí es torna inestable i l'enriquiment de l'arrencada en fred no s'enganxa. El motor pot arrencar però funcionar aproximadament, o pot fallar sense arrencar excessivament. En els sistemes de ferrocarril comú, l'enriquiment d'arrencada en fred el gestiona l'ECU mitjançant l'ampliació del pols de l'injector i l'augment de la pressió del carril; a la bomba VE, és purament mecànica, de manera que el desgast té un efecte directe i previsible sobre el comportament d'arrencada en fred-.

El temps d'injecció a la bomba VE s'avança mitjançant un pistó hidràulic que mou l'anell de lleves en resposta a la pressió de transferència de la bomba. A mesura que augmenta la velocitat del motor, la pressió de transferència augmenta, empenyent el pistó i avançant el temps. Si el pistó s'enganxa o els seus segells tenen fuites, l'avanç del temps es redueix o es retarda. El resultat és una injecció retardada, que augmenta el fum d'escapament, augmenta el consum de combustible i pot provocar un sobreescalfament. Per contra, un pistó enganxat a la posició avançada provoca un fort soroll de combustió i un elevat NOx. El pistó d'avanç és accessible després d'haver retirat la coberta superior de la bomba, però l'ajust requereix un banc amb una llum de cronometratge o un indicador. Aquesta corba d'avanç mecànica és l'avantpassat funcional dels mapes de cronometratge electrònics utilitzats en les ECUs common rail.

1. Es pot recalibrar una bomba VE4/11F1250L164-2 per obtenir més potència?
Sí, però requereix canviar les molles del regulador, l'anell de lleves i, de vegades, l'èmbol. Aleshores, la bomba s'ha de calibrar al banc-a una nova corba de combustible, que pot augmentar el fum i reduir la durabilitat.

2. Què fa que el lliurament de combustible baixi a altes RPM?
El desgast del capçal del distribuïdor, la pressió feble de la bomba de transferència o un pistó avançat enganxat poden reduir el lliurament a alta velocitat. Una prova de banc aïllarà la causa.

3. En què es diferencia el codi L164-2 de L164-1?
El sufix indica una calibració diferent de la molla del governador o de la vàlvula de lliurament. L'ús d'un sufix incorrecte pot provocar un consum i un temps incorrectes.

4. És segur utilitzar biodièsel B20 en aquesta bomba?
B20 és generalment acceptable si el combustible compleix EN 590 o ASTM D975 i es manté la filtració. Les mescles més altes poden reduir la lubricitat i accelerar la corrosió.

5. Quina és la resistència típica del solenoide de tancament-?
La majoria dels solenoides d'apagat-VE mesuren entre 10 i 20 ohms. Una lectura fora d'aquest rang suggereix una bobina oberta o en curtcircuit.

6. Com comprobo l'avanç del temps sense banc?
Utilitzeu una llum de cronometratge amb un dial d'avançament i compareu la corba d'avanç observada amb l'especificació L164-2. Un pistó enganxós mostrarà un avanç retardat o reduït.
