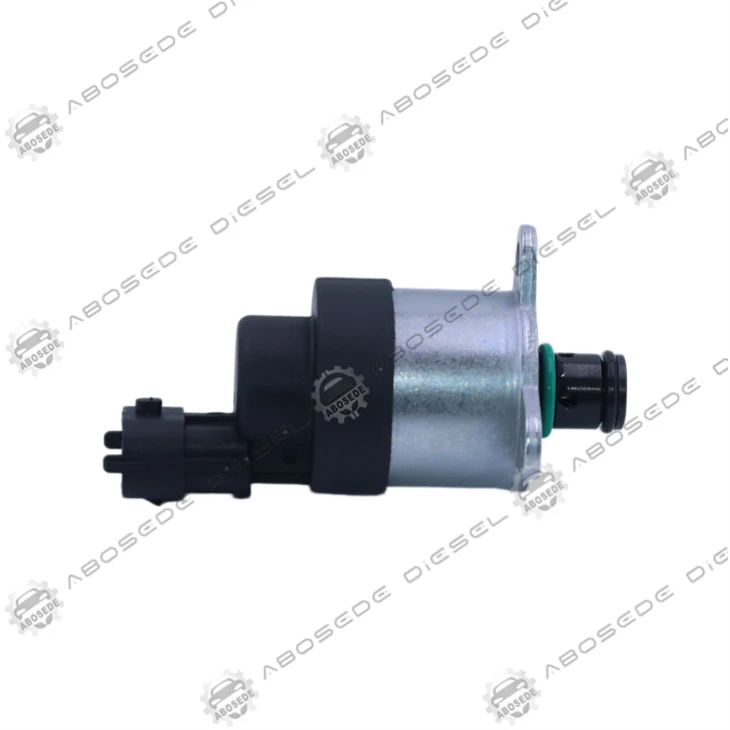

0928400689 Vàlvula mesuradora d'entrada Bosch: protecció de l'etapa del conductor de l'ECU i gestió de càrrega inductiva per a bombes de ferrocarril comú CP3/CP1H a plataformes dièsel comercials d'Iveco, FPT i pesats-

El 0928400689 funciona com a protector de l'etapa del controlador de l'ECU dins dels ecosistemes de bombes common rail d'alta pressió CP3 i CP1H de Bosch - una vàlvula mesuradora d'entrada calibrada amb precisió-les característiques elèctriques de la qual com a càrrega inductiva determinen directament l'estrès tèrmic i elèctric imposat als circuits interns del controlador de la unitat de mesura. Cada cicle PWM que controla la unitat de mesura implica que el transistor del controlador de l'ECU encengui i apagui el corrent de la bobina a freqüències entre 180 i 500 Hz. Durant cada transició "apagada", el camp magnètic col·lapsant de la bobina genera un pic de voltatge-EMF posterior que pot arribar als 80-120 V -, un pic que el circuit de fixació de retrocés intern de l'ECU ha d'absorbir i dissipar com a calor. Durant milers de milions d'aquests cicles de commutació durant la vida útil del vehicle, aquesta càrrega tèrmica acumulada als components de l'etapa del conductor de l'ECU -, especialment el díode de retrocés i el MOSFET del conductor -, provoca una degradació progressiva que pot provocar una fallada de l'etapa del conductor, moment en què l'ECU s'ha de substituir a un cost que normalment és de 8 a 15 vegades el de la unitat de mesura. Una unitat de mesura amb una inductància de bobina incorrecta, una capacitat interna excessiva o un aïllament degradat del bobinat altera l'energia de retorn que ha de gestionar el controlador de l'ECU, accelerant l'envelliment de l'etapa del controlador. La bobina-enrotllada de precisió del 0928400689, amb inductància verificada individualment i resistència de corrent continu dins de les estretes bandes de tolerància OEM de Bosch, garanteix que l'energia de retorn lliurada a l'etapa del controlador de l'ECU es mantingui exactament dins dels paràmetres de disseny, protegint la ECU de la degradació accelerada del controlador que és inferior amb la unitat de mesurament fora del mercat. Les característiques de la bobina causen silenciosament més de desenes de milers d'hores de funcionament. Aquesta funció de protecció de l'ECU és especialment crítica per a l'Iveco Cursor 8/Cursor 10/Cursor 13, la sèrie FPT Industrial NEF i altres plataformes dièsel comercials i industrials de servei pesat equipades-CP3/CP1H- on la substitució de l'ECU representa un cost operatiu important i un esdeveniment d'inactivitat del vehicle.

L'energia que retorna la bobina de la unitat de mesura al circuit de retorn de l'ECU durant cada transició "apagada" de PWM és proporcional al quadrat del corrent de la bobina multiplicat per la inductància de la bobina. Si la inductància de la bobina supera l'especificació de Bosch -, una característica comuna de les unitats de mesura de recanvi enrotllades amb cables de calibre diferent o diferents recomptes de girs per reduir el cost de fabricació -, l'energia de retorn per cicle de commutació augmenta proporcionalment. Durant els aproximadament 1.800 milions de cicles PWM acumulats durant 10.000 hores de funcionament a una freqüència mitjana de 250 Hz PWM, aquest excés d'energia per cicle s'integra en una càrrega tèrmica addicional substancial als components de retorn de l'ECU. La bobina del 0928400689 se sotmet a un mesurament individual de la inductància al nivell de la línia de producció-utilitzant un mesurador LCR a l'interval de freqüència PWM específic, i es verifica que cada unitat es troba dins del ±5% de l'especificació d'inductància nominal de Bosch. Aquesta verificació d'inductància a nivell de producció-assegura que cada 0928400689 presenta l'etapa del controlador de l'ECU amb la càrrega d'energia de retorn dissenyada, evitant el sobreescalfament acumulat del controlador que envelleix silenciosament el maquinari de l'ECU.

L'etapa del controlador de la unitat de mesura de l'ECU incorpora un circuit limitador de corrent-que controla la caiguda de tensió a través d'una resistència de detecció de precisió en el camí de corrent del controlador i limita el corrent màxim de la bobina a un màxim calibrat -, normalment entre 1,5 i 2,0 A per a aplicacions Bosch CP3. Aquesta limitació de corrent suposa que la resistència de corrent continu de la bobina de la unitat de mesura es troba dins del rang especificat de 2,5-3,5 ohms (per a aplicacions Bosch ZME). Una bobina amb una resistència inferior a la--especificada- a causa de menys girs, un cable més gruixut o un aliatge de coure diferent - consumeix un corrent màxima més alta abans que s'enganxi el límit de corrent, augmentant el corrent RMS a través del MOSFET del controlador i accelerant la seva acumulació de temperatura d'unió. Una bobina amb una resistència superior a la--especificada limita el corrent màxim de la bobina per sota del punt de disseny, reduint la força magnètica disponible per a l'accionament de la bobina i pot provocar una resposta lenta de la bobina durant les condicions d'inici-en fred quan la tensió de la bateria és més baixa. La resistència de la bobina del 0928400689 es verifica a una temperatura de referència controlada de 20 graus durant la producció, assegurant que la limitació de corrent del conductor funciona al seu punt de consigna dissenyat i proporciona la força d'accionament de la bobina dissenyada en totes les condicions de funcionament.

L'enrotllament de la bobina de la unitat de mesura està format per centenars de voltes de fil d'imant de calibre fi-, cada volta separada dels seus veïns per un recobriment d'aïllament d'esmalt micro-. Amb el pas del temps, el cicle tèrmic, el fregament induït per vibracions-i l'entrada d'humitat poden degradar aquest aïllament en els punts de tensió localitzats -, especialment quan el cable surt de la bobina i es doblega bruscament cap als terminals del connector. Quan l'aïllament entre espires adjacents es trenca, es desenvolupa un curtcircuit entre -vures que elimina eficaçment aquestes espires curtcircuitats de la bobina, reduint la inductància i la resistència de la bobina alhora que augmenta el consum de corrent. Aquesta degradació és progressiva - cada volta addicional en curtcircuit augmenta encara més la densitat de corrent a les espires restants, accelerant la ruptura de l'aïllament en una cascada de fallades auto-amplificadores que eventualment pot escurçar prou voltes per sobrecarregar i destruir el transistor del controlador de l'ECU. El bobinat de la bobina del 0928400689 està impregnat al buit-amb un encapsulant epoxi d'alta-temperatura que omple tots els espais buits entre girs, eliminant les bosses d'aire on s'inicien la descàrrega parcial i l'erosió de l'aïllament, i se sotmet a una prova de resistència dielèctrica a la producció de CA durant la prova d'integritat de l'insular en la producció. el cos de la vàlvula.

La salut de la bobina del 0928400689 es pot avaluar de forma diagnòstica capturant la forma d'ona del corrent de la bobina mitjançant una pinça de corrent inductiva de baix -amp i un oscil·loscopi durant el funcionament del motor. Una unitat de mesura sana mostrarà una forma d'ona de corrent neta i de dent de serra: un augment ràpid del corrent durant el període "encès" de PWM, seguit d'una decadència exponencial neta durant el període "desactivat" a mesura que es dissipa l'energia de retorn. Una unitat de mesura amb curtcircuits entre girs en desenvolupament mostrarà una forma d'ona distorsionada: un augment de corrent més ràpid-del-normal a causa d'una inductància reduïda, un corrent de pic més alt a causa de la reducció de la resistència i un temps de decadència de retorn reduït. Aquests canvis de forma d'ona proporcionen un avís precoç de la degradació de la bobina abans que la condició progressi fins a danyar l'etapa del controlador de la ECU. Una unitat de mesura que presenta qualsevol d'aquestes anomalies en la forma d'ona s'ha de substituir immediatament, ja que el funcionament continuat comporta un dany a l'ECU que supera amb escreix el cost d'una substitució preventiva de la unitat de mesura.

P1: La instal·lació d'una unitat de mesura més barata al meu Iveco Stralis amb un motor Cursor 10 pot danyar l'ECU, i com ho evita el 0928400689?

Sí. Una unitat de mesura del mercat de recanvi amb una inductància o una resistència de bobina fora d'--especificació altera l'energia de retorn que l'etapa del controlador de l'ECU ha d'absorbir durant cada cicle PWM. Amb el pas del temps, aquest excés d'energia accelera l'envelliment dels components interns del controlador de l'ECU -, especialment el díode de retrocés i el MOSFET del controlador -, que pot provocar una fallada de l'etapa del controlador de l'ECU que requereix la substitució completa de l'ECU. Els paràmetres de bobina verificats individualment-del 0928400689 garanteixen que el controlador de l'ECU funcioni dins dels límits tèrmics i elèctrics dissenyats.

P2: Com puc provar si la bobina d'una unitat de mesura ja{{1}instal·lada s'està degradant cap a un inter-gir curt abans que danyi l'ECU?

Utilitzant un oscil·loscopi de diagnòstic amb una pinça de corrent inductiva de -amperatge baix, captureu la forma d'ona del corrent de la bobina de la unitat de mesura al ralentí calent. Compareu la forma d'ona amb la referència sana: un augment de corrent més ràpid-del-normal, un corrent màxim que supera els 2,0 A o un temps de decadència de retorn visiblement escurçat indiquen una degradació de la bobina en desenvolupament. Qualsevol d'aquestes troballes garanteix la substitució immediata de la unitat de mesura pel 0928400689 per protegir l'ECU.

P3: La mesura de la resistència de la bobina del 0928400689 canvia amb la temperatura i he de compensar-ho durant les proves de diagnòstic?

Sí. La resistència de la bobina de coure augmenta aproximadament un 0,393% per grau centígrad d'augment de temperatura. Una bobina que mesura 3,0 ohms a 20 graus mesurarà aproximadament 3,35 ohms a 50 graus - encara dins de la finestra d'especificacions de Bosch, però notablement diferent de la lectura en fred. Quan compareu la resistència mesurada amb l'especificació, tingueu sempre en compte la temperatura aproximada de la bobina. Una lectura fora del rang de 2,5-3,5 ohms a qualsevol temperatura entre 0 i 80 graus indica una fallada de la bobina.

P4: Hi ha una relació entre l'estrès repetit de l'etapa del controlador de l'ECU d'una unitat de mesura fora{1}}-de les especificacions i l'aparició de codis d'error intermitents inexplicables?

Sí. A mesura que els components de l'etapa del controlador de l'ECU es degraden per l'estrès tèrmic acumulat, la regulació actual del controlador es torna menys precisa, produint variacions petites però imprevisibles en el corrent real de la bobina de la unitat de mesura. Aquestes variacions provoquen les corresponents variacions de lliurament de flux que el bucle de control de pressió de l'ECU detecta i intenta corregir. Quan aquestes correccions superen momentàniament el llindar d'aprenentatge adaptatiu - sovint provocat per una temperatura específica o una condició de tensió de la bateria -, s'emmagatzema un codi d'error P0089 o P0004 intermitent. La substitució de la unitat de mesura pel 0928400689 abans que es produeixin danys en l'etapa del conductor evita aquest patró de codi d'error intermitent.

P5: Pot una bateria feble del vehicle o un alternador que falla accelerar la degradació de la bobina de la unitat de mesura?

Indirectament, sí. Un alternador fallit que produeix una ondulació de CA excessiva superposa una tensió alterna al subministrament de CC a l'ECU, que pot penetrar parcialment en el filtratge de la font d'alimentació interna de l'ECU i apareixer com a ondulació a la tensió d'accionament de la unitat de mesura. Aquesta ondulació augmenta el corrent RMS a través de la bobina, accelerant l'envelliment tèrmic de l'aïllament. Abans de substituir una unitat de mesura degradada, verifiqueu que l'ondulació de CA de l'alternador sigui inferior a 100 mV i que la tensió de la bateria es mantingui per sobre de 10,5 V durant l'arrencada.

P6: Quin és el procediment d'emmagatzematge recomanat per al 0928400689 per evitar l'absorció d'humitat de l'aïllament de la bobina abans de la instal·lació?

La unitat de mesura ha de romandre a la seva bossa de barrera d'humitat-segellada de nitrogen-reemplenament-de fàbrica fins al moment de la instal·lació. L'encapsulant de bobina impregnat al buit-, tot i que és molt resistent a la humitat-, pot absorbir la humitat atmosfèrica durant períodes d'exposició prolongats si l'embalatge segellat es veu compromès. L'entorn d'emmagatzematge ha de mantenir entre 10 i 35 graus i una humitat relativa per sota del 60%. Un cop retirat de l'embalatge, la unitat s'ha d'instal·lar en un termini de 4 hores. Si la instal·lació s'ha de retardar més de 4 hores, col·loqueu la unitat en un recipient tancat amb dessecant fresc i purgueu amb nitrogen sec si està disponible.
