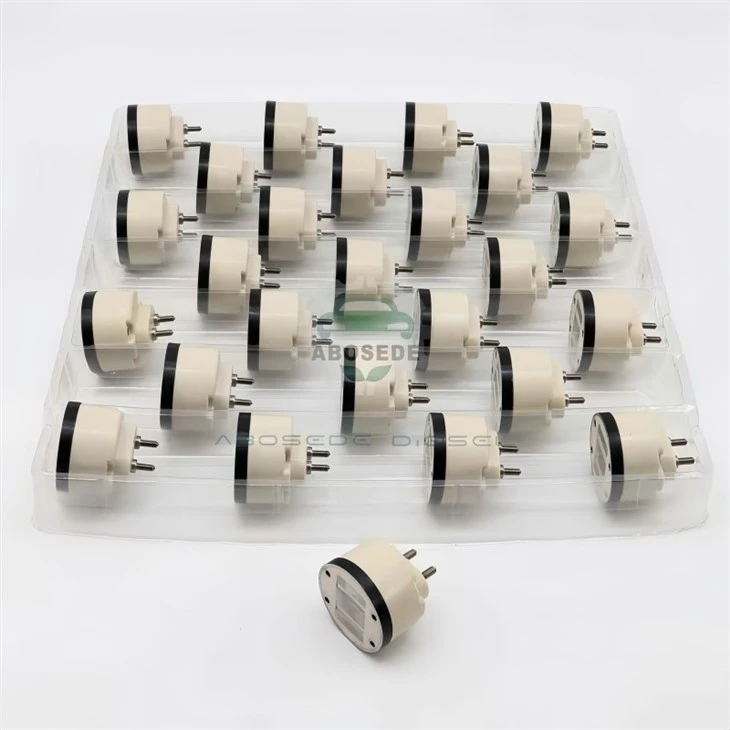

Conjunt de vàlvula solenoide CAT 3500B: actuador d'alta -temperatura per a la durabilitat de l'injector EUI|Aïllament classe H de 200 graus



Al sistema Caterpillar 3500B EUI (injector d'unitat electrònica)-una plataforma que alimenta propulsió marina de 16-cilindres, grups electrògens de 2,5 MW i camions de transport de mineria: el conjunt de la vàlvula solenoide funciona sotaexposició contínua a altes-temperaturasque degradaria els solenoides estàndard en poques hores. A diferència dels motors MEUI més petits, on el solenoide està protegit de la calor de l'escapament, la culata compacta del 3500B col·loca el solenoide a 150 mm del col·lector d'escapament. A plena càrrega, la carcassa del solenoide assoleix regularment els 155 graus, amb pics transitoris de 180 graus durant la regeneració del DPF o l'operació marítima de gran-càrrega. Un solenoide amb aïllament estàndard de classe F (classificació de 155 graus) es degrada ràpidament en aquestes condicions, mostrant una major resistència i una força magnètica reduïda en 500 hores. La pressió d'accionament de 28 MPa del 3500B requereix un solenoide que mantingui una força de tracció constant (mínim 52 N) fins i tot a temperatures elevades, on la resistència del coure augmenta entre un 30 i un 40%.

El nostre producte és un conjunt de solenoide d'alta -temperatura dissenyat específicament per a la plataforma d'injectors 3500B EUI, validat segons les especificacions de rendiment originals per a totes les variants d'injector 3500B (3508B, 3512B, 3516B). Característiques del muntatgeAïllament classe H de 200 graus, imants permanents de -neodimi-fer-bor (NdFeB) d'alta temperatura, i anucli magnètic de silici{0}}ferroque manté la seva permeabilitat a temperatures elevades. Aquest solenoide està dissenyat per a l'entorn d'alta-calor sostingut d'aplicacions marines i de grup-general.



Aquest conjunt de solenoides està validat dimensionalment i tèrmicament per a les següents configuracions de motor 3500B i grups de números de sèrie:

Model de motor	Prefix de sèrie	Aplicació primària	Temperatura ambient de funcionament
3508B	9HN, 2AW	Propulsió marina / grup-general	Fins a 50 graus (sala de màquines)
3512B	3DM, 4TN	Camió de transport miner / excavadora	Fins a 45 graus (tancat)
3516B	5PS, 6NZ	Grup generador gran-/principal marítim	Fins a 50 graus (marí)
3516B HD	7TJ, 8PK	Industrial d'alt{0}}desplaçament	Fins a 55 graus (ambient tropical)

Nota tèrmica crítica:El solenoide 3500B és físicament més gran que tots els solenoides de la sèrie C-, amb un48 mm de diàmetre de la carcassai unTac de retenció M8(no el M5 o el M6 que es troben en motors més petits). La carrera és de 4,5 mm-significativament més llarga que qualsevol solenoide MEUI. La càrrega tèrmica més alta requereix un solenoide que es refreda activament pel flux d'oli del motor; Assegureu-vos que els passos d'oli estiguin lliures durant la instal·lació.



Per al 3500B, el rendiment del solenoide s'ha d'avaluar en tot el rang de temperatures. La mètrica clau és lafactor de reducció tèrmica-la reducció de la força magnètica a temperatures elevades:

Paràmetre	Especificació a 25 graus	Especificació a 155 graus	Llindar de degradació
Força magnètica màxima (espai de 0,45 mm)	62 N ±3%	52 N ±4% (reduït)	< 45 N @ 155°C (incomplete lift)
Resistència a l'enrotllament{0}}	0.65 Ω ±0.03Ω	0.85 Ω ±0.04Ω	>0,95Ω @ 155 graus (escalfament excessiu)
Mantenir la resistència al bobinat	1.50 Ω ±0.05Ω	1.95 Ω ±0.06Ω	>2.10Ω @ 155 graus (estrès d'aïllament)
Hora d'obertura (0-90% d'ascens)	1,55 ms	1,85 ms	>2,10 ms (retard del temps)
Hora de tancament (obertura de vessaments)	1,45 ms	1,75 ms	>2,00 ms (condició de sobrevolant)
Temperatura de l'habitatge (estat estacionari{0})	N/A	155 graus (màxim)	>170 graus (problema de refrigeració)
Pèrdua de força d'imant permanent (per 100 graus)	< 1%	< 5% (cumulative)	>10% (substituïu el solenoide)

Abstracció gràfica: la "corba de reducció tèrmica":
Grafiqueu la força magnètica en funció de la temperatura del solenoide. La força és estable de 20 graus a 80 graus, després disminueix linealment a mesura que la resistència augmenta amb la temperatura. A 155 graus, la força és de 52 N-encara per sobre dels 45 N mínims necessaris per a l'elevació total de la vàlvula. Un solenoide amb un aïllament estàndard de classe F mostraria una corba de reducció més pronunciada, baixant per sota dels 45 N a 150 graus. L'aïllament de classe H del nostre solenoide permet que el corrent nominal complet (8 A d'entrada, 4,0 A de retenció) es mantingui a temperatures més altes, conservant la corba de força magnètica fins i tot en les condicions de funcionament més calentes.



L'entorn tèrmic extrem del 3500B requereix materials que estarien sobre-dissenyats per a motors més petits:

Sistema d'aïllament classe H:El cable magnètic utilitza adoble capa de poliimida (Kapton™) i PTFEaïllament, classificat per a un funcionament continu a 200 graus amb una capacitat de resistència a curt-220 graus. Això proporciona un marge de 45 graus sobre la temperatura màxima de funcionament.

Imant NdFeB d'alta -temperatura:L'imant permanent és aneodimi-ferro-bor (grau N50SH)amb una temperatura de funcionament màxima de 200 graus i un coeficient de temperatura reversible de -0,12%/ grau . Aquest és el grau-de temperatura més alt disponible per als imants permanents d'alt flux.

Bobina de bobina de ceràmica:La bobina de bobinatge està modelada per injecció{0}}ceràmica-ompliment d'alúmina(no plàstic), que manté la seva estabilitat dimensional a temperatures de fins a 300 graus i té una conductivitat tèrmica de 25 W/m·K-gairebé 50 vegades superior a la del plàstic, ajudant a la dissipació de la calor.

Armadura Inconel:L'armadura està mecanitzadaInconel 718, un superaliatge basat en níquel-que conserva les seves propietats mecàniques a 200 graus i té un coeficient d'expansió tèrmica (13,0 ppm/grau) molt semblant a la carcassa d'acer inoxidable, minimitzant els canvis d'espai lliure amb la temperatura.

Innovació visual: tira indicadora de temperatura:
Cada solenoide inclou atira indicadora tèrmica(semblant a un termopar) a l'exterior de la carcassa-un petit pegat de material sensible a la calor-que canvia de color permanentment a 170 graus , 185 graus i 200 graus . Això permet als tècnics verificar si el solenoide ha estat sotmès a condicions de sobre-temperatura durant el funcionament, ajudant a l'anàlisi de fallades.



Pas 1: comprovació prèvia-tèrmica:Abans de la instal·lació, comproveu que els conductes de refrigeració de l'oli del motor estiguin lliures. El solenoide 3500B es basa en el flux d'oli a través del cos de l'injector per transportar la calor. Un port d'oli bloquejat provocarà un sobreescalfament del solenoide independentment de la classe d'aïllament.

Pas 2: mesura de la resistència:Mesureu la resistència d'atracció-del bobinat: 0,65Ω ±0,03Ω. Mesureu la resistència del bobinatge de retenció: 1,50Ω ±0,05Ω. Aquestes lectures s'han de fer a 20 graus -si el solenoide s'ha emmagatzemat en una zona càlida, deixeu-lo refredar abans de la mesura.

Pas 3: muntatge del solenoide:Col·loqueu el solenoide sobre la vàlvula de control de l'injector. El tac de retenció M8 requereix a30 N·mparell-significativament més alt que el maquinari de solenoide més petit. Utilitzeu una clau dinamométrica calibrada.

Pas 4 - Confirmació del flux d'oli:Després de la instal·lació, deixeu el motor al ralentí durant 10 minuts. Amb un termòmetre d'infrarojos, mesura la temperatura de la carcassa del solenoide. S'ha d'estabilitzar a 80-100 graus en ralentí. Si supera els 120 graus al ralentí, el pas de refrigeració de l'oli està obstruït.

Pas 5: calibració de l'ECM:Executeu la rutina "Aprenentatge del solenoide de l'injector" a Cat ET. L'ECM 3500B emmagatzemarà els temps de resposta d'obertura i tancament de cada solenoide.



P1: El nostre 3516B té un historial de fallades del solenoide a intervals de 2.000 hores. La temperatura de la sala de màquines és alta. Aquest solenoide duraria més temps?
Sí-l'aïllament de classe H i l'imant NdFeB d'-alta temperatura estan dissenyats específicament per a entorns-ambientals alts. En aplicacions marines amb temperatures de la sala de màquines de 45 a 50 graus, el nostre solenoide sol durar entre 8.000 i 10.000 hores-el doble de la vida útil dels solenoides estàndard amb aïllament de classe F.

P2: el manual d'operacions esmenta una "reducció de la temperatura del solenoide" per al funcionament-alta altitud. Com ens afecta això?
A gran altitud, la densitat de l'aire és menor, reduint la refrigeració convectiva de la carcassa del solenoide. El factor de reducció és d'aproximadament un 1% per 1.000 m sobre el nivell del mar. A 4.000 m (comú en les explotacions mineres), la disminució de potencia redueix la temperatura ambient màxima en 4 graus. Això encara es troba dins del rang de funcionament del solenoide, però recomanem controlar la temperatura de l'habitatge amb un termòmetre d'infrarojos a cada torn.

P3: Puc utilitzar un solenoide de la sèrie C-al 3500B si adapto el muntatge?
No-el solenoide de la sèrie C-té una carrera més curta (4,2 mm màxim vs. 4.5mm en 3500B) i una força magnètica més baixa (42N vs. 52N a 155 graus). L'ECM està calibrat per a la relació de força específica-actual del solenoide 3500B. L'ús d'un solenoide de mida inferior provocarà una elevació incompleta de la vàlvula i una pèrdua de potència important (5-8%).

P4: El solenoide té una bobina de ceràmica en lloc de plàstic-això el fa més fràgil?
La ceràmica és més trencadissa que el plàstic, però també és més estable dimensionalment a altes temperatures. La bobina de ceràmica només s'utilitza en la variant d'alta-temperatura; l'hem provat amb una càrrega de xoc de 50 G sense fractures. La manipulació normal durant la instal·lació no és una preocupació.

P5: El nostre 3500B funciona amb fuel pesat (HFO) amb un alt contingut de sofre. Això afecta el solenoide?
La combustió d'HFO produeix més calor (temperatures d'escapament més altes) i pot provocar temperatures elevades sota el-capó. L'aïllament de classe H del solenoide està classificat per a l'augment de la càrrega tèrmica. Tanmateix, HFO també produeix productes de combustió àcids-recomanem que comproveu el connector del solenoide per detectar corrosió a cada interval de servei.

P6: Quina és la vida útil esperada de l'imant permanent a 155 graus?
L'imant de NdFeB de grau N50SH-té una pèrdua de força durant tota la vida útil de menys del 3% després de 10.000 hores a 155 graus. Això està molt dins del rang de força acceptable del solenoide-l'aïllament del bobinat normalment fallarà abans que l'imant es degradi fins al punt de requerir la substitució.
