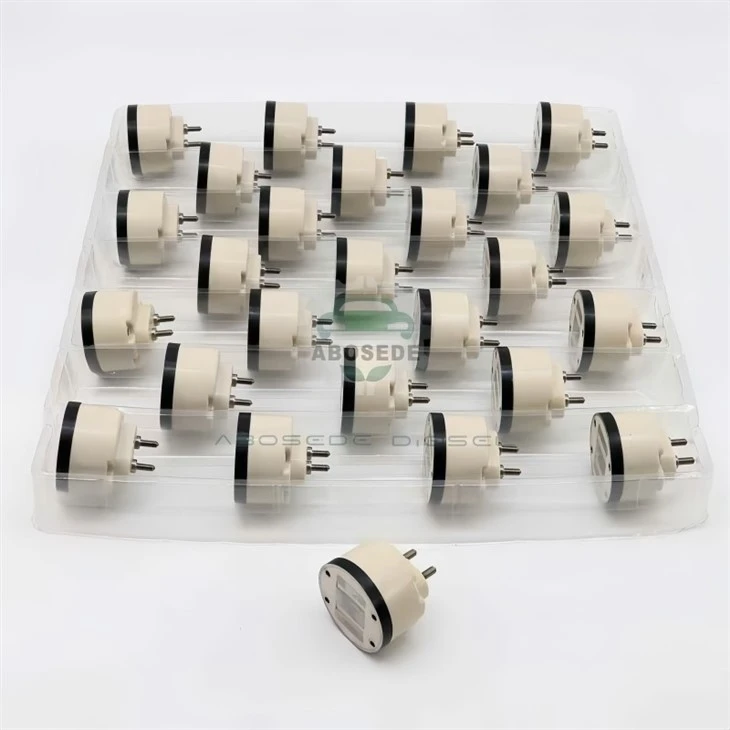

Conjunt de vàlvula solenoide CAT C13: actuador d'acció de tancament-per a control de flux d'injector MEUI|10R-1274 Plataforma



Al sistema Caterpillar C13 MEUI (injector d'unitat controlat electrònicament d'accionament mecànic)-que es troba en camions-pesants, excavadores i grups-d'emergència-, el conjunt de la vàlvula solenoide utilitza unacció de tancament-circuit magnètic que canvia fonamentalment com l'ECM gestiona la durada de la injecció. A diferència dels solenoides convencionals que requereixen un corrent de retenció contínua per mantenir la vàlvula oberta, el disseny de tancament del C13 utilitza un imant permanent per mantenir la posició de l'armadura un cop aixecada completament, i només requereix un breu pols d'alliberament per tancar-se. Aquesta arquitectura única requereix característiques de bobinat extremadament precises-si la força de tancament és massa baixa, la vàlvula es tanca abans d'hora; si és massa alt, el pols d'alliberament no aconsegueix superar el tancament magnètic. Un solenoide amb una capacitat d'enganxament degradada provoca durades d'injecció erràtiques, que sovint es manifesten com a temperatures desiguals del cilindre i augment amb càrregues lleugeres.

El nostre producte és un conjunt de solenoide de tipus -de tancament dissenyat específicament per a la plataforma d'injectors C13, validat amb les especificacions de rendiment dels números de peça 10R-1274, 10R-7236, 10R-2977 i 10R-3262. El muntatge inclou asamari-imant permanent de cobaltintegrat al circuit magnètic, proporcionant una força de bloqueig estable en el rang de temperatura de funcionament del motor de -40 graus a 140 graus.



Aquest solenoide de tancament s'adapta elèctricament i mecànicament als següents números de peça de l'injector C13 (prefixos de sèrie: KCB, KCA, KCD, 2KS, 3CS, 4AR, 5KZ, 6NZ, 7CZ, 8PN):

Número de peça de l'injector	Referència de servei de solenoide	Context de l'aplicació
232-1198	10R-1274	Estàndard C13 ACERT (2003–2007)
239-4908	10R-1274	Formació professional / construcció (alta càrrega cíclica)
249-0705	10R-7236	A-autopista de llarg-recorregut (ajust de l'economia de combustible)
249-0708	10R-2977	Auxiliar marí (1800 RPM constants)
249-0713	10R-3262	High-altitude package (> 2,000m)
250-1309	10R-3262	Grup electrogen industrial (mode d'espera d'emergència)
253-0608	20R-8045	Compleix amb les emissions de nivell 3
292-3666	20R-8046	Alt-rendiment (600+ HP)
332-1419	20R-2437	Model tard-C13 amb ADEM IV ECM

Nota elèctrica crítica:El solenoide de tancament C13 té unconfiguració de pins diferent-Pin A (Tira- cap a dins), Pin B (Mantenir), Pin C (Terra comú) i Pin D (Activador d'alliberament). Aquesta disposició de 4-pins difereix de la configuració de 3-pins que es troba als solenoides sense-enganxament. L'ECM proporciona un breu pols de corrent invers al pin D per alliberar el pestell. El nostre solenoide està preconfigurat per a aquesta operació de 4 pins.



Per al solenoide de tancament C13, la mètrica crítica és laforça de retenció d'enganxament-la força magnètica que manté l'armadura en posició oberta després que s'ha eliminat l'atracció-del corrent:

Paràmetre	Nova especificació del solenoide	Llindar de degradació
Força de retenció d'enganxament	12.5 N ±0.5N	< 10.0 N (premature closure)
Tirar-actualment requerit	Pic de 8,5 A (primers 0,5 ms)	>10,0 A (risc de sobrecàrrega de l'ECM)
Retenció del corrent (després del tancament activat)	0,0 A (totalment tancat)	N/A (error al desbloquejar =)
Allibera energia de pols	0,5 J (corrent invers, 5 ms)	>1,0 J (estrès ECM)
Resistència de la bobina (estirar-enrotllament)	1,10 Ω ± 0,04 Ω @ 20 graus	>1,20Ω (bobinat degradat)
Estabilitat de l'imant permanent	< 1% force loss per 1,000 hours	>2% de pèrdua=reemplaçament pendent
Temps de resposta de bloqueig (obert)	1,45 ms @ 24 V	>1,75 ms (canvi de temps)

Abstracció gràfica: la forma d'ona "Latching Cycle":
Visualitzeu la forma d'ona actual al llarg del temps: un pic inicial de 8,5 A durant 0,5 ms per aixecar l'armadura, seguit d'un breu pols de retenció per garantir un seient complet, després el corrent baixa a zero a mesura que l'imant permanent es fa càrrec. Al final de la injecció, un pols de corrent inversa-(-2,0 A durant 5 ms) contraresta el camp de l'imant, permetent que la molla tanqui la vàlvula. Un solenoide de bloqueig degradat mostrarà un corrent excessiu durant la fase de retenció (que indica una força d'imant permanent feble), fent que l'ECM es compensi amb polsos de retenció més llargs. L'imant de samari-cobalt del nostre solenoide manté una força d'enganxament estable durant 10,000+ cicles, assegurant que l'estratègia de retenció de "corrent zero" de l'ECM funcioni tal com està dissenyada.



A diferència dels solenoides convencionals que depenen únicament de la força electromagnètica, el disseny de tancament del C13 incorpora un imant permanent que canvia significativament els requisits del material:

Imant de samari-cobalt (SmCo):Aquest material d'imant de terra{0}}rar, manté les seves propietats magnètiques fins a 300 graus -molt més enllà de la temperatura màxima de funcionament del C13. També presenta una desmagnetització tèrmica extremadament baixa (< 0.5% per 100°C), ensuring consistent latching force from cold start to full load.

Anell de derivació de flux:Un anell de coure integrat a la peça polar proporciona un efecte de frenada-de corrents de Foucault queesmorteeix el rebot de l'armadura-una característica crítica per als dissenys de tancament, ja que l'impuls de l'induït pot fer que oscil·li abans que l'imant el bloquegi al seu lloc.

Optimització de la bobina de llançament:El bobinatge d'alliberament s'enrotlla ambcable de calibre-més granper gestionar els corrents de pic més elevats necessaris per al pols invers, reduint l'escalfament resistiu durant la fase d'alliberament.

Innovació visual: identificació del terminal de llançament:
La carcassa del connector inclou apunt aixecatadjacent al terminal d'alliberament (Pin D) i atextura acanaladaal terminal d'entrada-(Pin A), que permet la identificació mitjançant el tacte en condicions de baixa-visibilitat. La carcassa en si està modeladablauper a una identificació visual fàcil com a conjunt de tipus-de tancament (els solenoides sense-enganxament solen ser negres o grisos).



Pas 1: comprovació prèvia-del'electricitat:Mesureu la resistència entre el pin A i el pin C (tirar-en el bobinatge): 1,10Ω ±0,04Ω. Mesura entre el pin B i el pin C (mantenir bobinatge): 4,20Ω ±0,10Ω. El bobinatge d'alliberament (Pin D a Pin C) hauria de llegir 2,80Ω ±0,08Ω.

Pas 2 - Instal·lació mecànica:Col·loqueu el solenoide sobre el forat de la vàlvula de control de l'injector. Premeu els dos cargols de retenció M52.0 N·m(el C13 utilitza maquinari M5, no M6).

Pas 3: Confirmació de bloqueig:Amb el solenoide instal·lat però encara no calibrat, apliqueu un pols de 12 V al pin d'entrada-durant 0,5 segons. Hauríeu de sentir un clic diferent i l'armadura hauria de romandre aixecada fins i tot després que s'hagi retirat la tensió (l'imant permanent l'ha de subjectar). Per alliberar-lo, apliqueu 12 V al pin d'alliberament (polaritat inversa)-haurieu de sentir un segon clic.

Pas 4: calibració de l'ECM:Executeu la rutina "Aprenentatge del solenoide de bloqueig" a Cat ET-això és aprocediment separatde l'injector estàndard aprendre. L'ECM mesurarà l'energia del pols d'alliberament necessària i emmagatzemarà aquest valor per a futures injeccions.



P1: El nostre C13 té una fallada "359", però el distribuïdor diu que l'ECM està bé. L'imant permanent del solenoide de tancament podria estar debilitant?
Sí-l'error 359 (error de temps de resposta) sovint és causat per un imant permanent debilitat que no pot mantenir l'armadura oberta. Això fa que la vàlvula es tanqui prematurament i l'ECM detecta la durada de la injecció escurçada. La força de l'imant es pot verificar mesurant la força de tracció necessària per separar l'armadura; si està per sota de 10 N, substituïu el solenoide.

P2: Sento un so de doble-clic durant la prova de brunzit-és normal per a un solenoide de bloqueig?
Sí-el doble-clic és l'acció de tancament: el primer clic és l'entrada-i el segon és l'enganxament de l'imant permanent. Un sol clic indica que l'imant de bloqueig no està enganxat (o s'ha desmagnetitzat). Substituïu el solenoide immediatament.

P3: Es pot utilitzar aquest solenoide en un sistema sense -enganxament si modifico el cablejat?
No-la programació de l'ECM per a solenoides de tancament és completament diferent. L'ECM sense -bloqueig no proporciona el pols d'alliberament, de manera que el solenoide romandria tancat obert (injector enganxat). Això causaria greus danys al motor. Instal·leu només en motors equipats originalment amb solenoides de tancament.

P4: El nostre C13 funciona en un entorn d'alta-vibració (trituradora de roques). La vibració afectarà l'imant permanent?
Els imants de samari-cobalt són molt resistents a la desmagnetització induïda per vibracions-. Hem provat aquest solenoide amb una vibració de 10 G (10–500 Hz) sense pèrdua de força mesurable. Tanmateix, recomanem comprovar el parell del solenoide a cada interval de servei, ja que la vibració pot afluixar els cargols de retenció.

P5: Hi ha un paràmetre d'"energia d'alliberament" a Cat ET. L'he d'ajustar per a aquest solenoide?
No-l'ECM aprèn automàticament l'energia d'alliberament correcta durant el procediment "Aprenentatge del solenoide de bloqueig". L'ajustament manual d'aquest paràmetre pot provocar que el pols d'alliberament sigui massa feble (la vàlvula roman oberta) o massa fort (dany al bobinatge d'alliberament). Deixeu que l'ECM aprengui el valor.

P6: Quina és la vida útil esperada de l'imant permanent?
L'imant de samari-cobalt té una vida útil teòrica de més de 20 anys amb una pèrdua de força < 1% cada 10.000 hores. A la pràctica, l'aïllament del bobinat del solenoide falla abans que l'imant es degradi. L'imant en si no és un element de desgast-perdurarà més que les bobines de la bobina.
