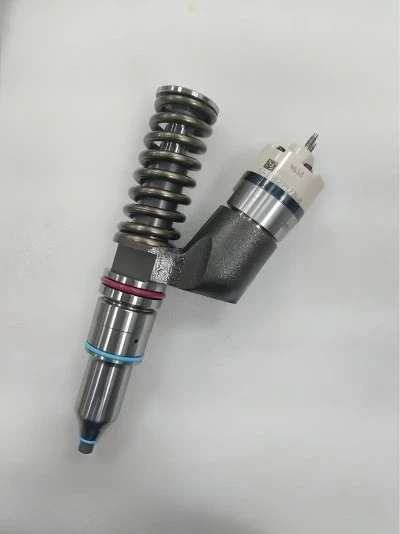

Tapa de retenció de l'injector CAT C15-avall: gestió de la relaxació del fil sota segellat de combustible d'alta pressió-



La tapa de retenció de l'injector del sistema HEUI CAT C15 serveix com a membre de compressió que subjecta el cos de l'injector contra la culata, alhora que crea la interfície de segellat per a la connexió de combustible d'alta pressió. A diferència dels dissenys de subjecció més senzills, la tapa C15 incorpora un enganxament roscat amb el cos de l'injector-la seva força de subjecció es genera mitjançant la interacció de les rosques internes de la tapa i la forma de la rosca externa de l'injector. Aquesta interfície roscada és susceptible de relaxació: sota els efectes combinats del cicle tèrmic i la vibració de la combustió, els fils es poden assentar, reduint la precàrrega aplicada. Una pèrdua de només un 10% de la força de tancament inicial pot permetre que la rentadora de segellat de coure es descomprimi, provocant fuites de combustible més enllà del broquet i la consegüent pèrdua de pressió del carril durant el funcionament d'alta demanda. Aquesta guia proporciona dades d'intercanvi verificades, especificacions de geometria de rosca i protocols d'instal·lació per a la tapa de retenció de l'injector C15.



Tots els taps que s'indiquen a continuació comparteixen la mateixa mida de rosca (M22 × 1,5 interna), alçada total i geometria de la cara del seient. S'agrupen per grau de material i tractament superficial.

OEM / Estàndard	Substitució del servei	Precisió-Grau	Revestit/resistent a la corrosió-
191-3003	10R-8501	10R-7229	20R-8047
200-1117	229-5919	10R-1000	20R-2284
211-3023	249-0709	10R-9236	-
211-3022	253-0614	10R-8989	-
211-3024	253-0615	10R-0957	-
211-3025	253-0617	10R-0958	-
234-1400	254-4183	10R-3263	-
235-1400	272-0630	10R-3264	-
235-1401	280-0574	-	-
239-4909	289-0753	-	-
244-7716	355-6110	-	-
-	374-0750	-	-
-	618-0750	-	-

Referències addicionals compatibles: 211-3027 (variant de rosca per a cossos d'injecció anteriors), 10R-0955, 10R-0956, 10R-0957, 10R-0958, 10R-3264 (llistat duplicat), 10R-8502 i 10R-8502 i 10R-8502 i 10R-0902 (si escau, 10R-0950). compatibilitat).

⚠️ Important: El 20R-8047 i el 20R-2284 són variants recobertes amb un acabat superficial de zinc-níquel, que proporcionen una resistència a la corrosió millorada per a aplicacions en entorns d'alta humitat o sal de carretera. Els taps 10R de grau de precisió ofereixen una tolerància de rosca més estreta (6H enfront de 6G estàndard), cosa que redueix el risc d'enganxar el fil durant la instal·lació.







La rosca interna de la tapa C15 és M22×1,5-6H. L'especificació de parell per a la instal·lació és120 Nm ±5 Nm-substancialment més alt que els motors més petits a causa del diàmetre de rosca més gran i de les pressions de combustible més altes (fins a 2.400 bar al rail).

Relaxació del fil: Després de l'estrenyiment inicial, els fils passen una fase de sedimentació on les asperitats microscòpiques dels flancs del fil es deformen elàsticament i plàsticament. Això redueix el coeficient de fricció efectiu, provocant una caiguda de la força de subjecció. Les mesures mostren que dins dels primers 10 cicles tèrmics, la càrrega de la pinça pot disminuir entre un 8 i un 12%, fins i tot si el parell es manté sense canvis. És per això que CAT recomana una revisió del parell després de les primeres 50 hores de funcionament.

Compressió de la rentadora de segellat: La cara inferior de la tapa comprimeix una rentadora de segellat de coure (o, en els motors C15 posteriors, una rentadora composta) contra el cos de l'injector. La compressió necessària de la rentadora és de 0,20 a 0,25 mm. Si la profunditat de rosca interna de la tapa està desgastada o la tapa en si ha cedit, la tapa pot tocar fons a la rentadora abans d'aconseguir la compressió correcta-provocant una fuita persistent. La mesura de l'alçada instal·lada de la tapa en relació amb el cos de l'injector pot verificar la compressió correcta.



Grau	Material	Duresa (HRC)	Tractament superficial	Resistència a la corrosió	Resistència a la corrosió
Estàndard OEM	42CrMo4	32–36	Fosfat	Moderat	Baixa
Substitució del servei	42CrMo4	34–38	Fosfat de zinc	Moderat	Moderat
Precisió (10R-)	34CrNiMo6	38–42	Nitrurat	Alt	Alt
Revestit (20R-8047/2284)	42CrMo4	34–38	Zinc-níquel (5–8 µm)	Bé	Excel·lent

Galling: un mode de fallada comú per als taps roscats és la soldadura en fred-de les superfícies de la rosca a causa de la fricció elevada i la lubricació insuficient. Els taps de precisió i recoberts tenen tractaments superficials que redueixen el coeficient de fricció i eviten la irritació. Per als motors que reben servei freqüent (extracció d'injectors múltiples), l'actualització a una tapa nitrurada o recoberta redueix el risc de danys a la rosca.



P1: Puc reutilitzar la tapa si es substitueix la rentadora de coure?
Sí, sempre que la tapa superi la inspecció: no hi ha danys al fil, no hi ha esquerdes visibles, no hi ha picades significatives a la cara de segellat i l'alçada instal·lada es manté dins de les especificacions. No obstant això, després de tres retirades, moltes flotes substitueixen la tapa com a precaució a causa del possible desgast del fil.

P2: Quin parell he d'utilitzar si no puc obtenir el compost antigrip especificat?
Si no es disposa d'un antigripatge a base de coure, utilitzeu oli de motor net amb moderació i reduïu el parell final a 100 Nm. La menor fricció de l'oli (en comparació amb els fils secs) augmenta la càrrega de la pinça amb el mateix parell de torsió, de manera que reduir el parell evita l'estirament excessiu. No instal·leu la tapa completament seca-La irritació és gairebé segura.

P3: Com puc identificar una tapa 10R de grau de precisió d'una tapa estàndard OEM?
La tapa 10R té un acabat nitrurat de color daurat diferent, un número de lot gravat amb làser a la cara exterior i el fil està marcat amb "6H" (tolerància més estreta). Els taps estàndard tenen un acabat de fosfat fosc i només estan marcats amb el número de peça.

P4: Tinc una tapa amb el número de peça 211-3027 llistat per separat de 211-3023, quina diferència hi ha?
211-3027 és una variant amb una secció de paret lleugerament més gruixuda (0,5 mm) destinada a motors amb una pressió de cilindre més alta, com ara el C15 ACERT. 211-3023 és la paret estàndard per als motors C15 anteriors. Tots dos són intercanviables físicament, però 211-3027 ofereix una resistència marginalment més alta a l'expansió de la tapa a alta pressió.

P5: Quin és el símptoma d'un parell de tapa insuficient?
El motor pot arrencar i funcionar al ralentí normalment, però perdrà potència i produirà fum negre excessiu sota càrrega. La pressió de la barra de combustible serà inferior a la comandada i poden aparèixer codis de diagnòstic per a "Presió de combustible baixa" (p. ex., 164-03). La inspecció física pot mostrar que el combustible plora des de la interfície de la tapa a l'injector; confirmeu sempre amb una comprovació del parell.

P6: Amb quina freqüència s'ha d'inspeccionar la cara de segellat de la tapa?
A cada interval de servei d'injector (normalment de 10.000 a 12.000 hores per a l'autopista, de 5.000 a 7.000 per a servei greu). Traieu la tapa, netegeu la cara de segellat i inspeccioneu si hi ha picadures, ratlles o signes d'erosió de gas. Si hi ha algun dany visible, substituïu la tapa.
