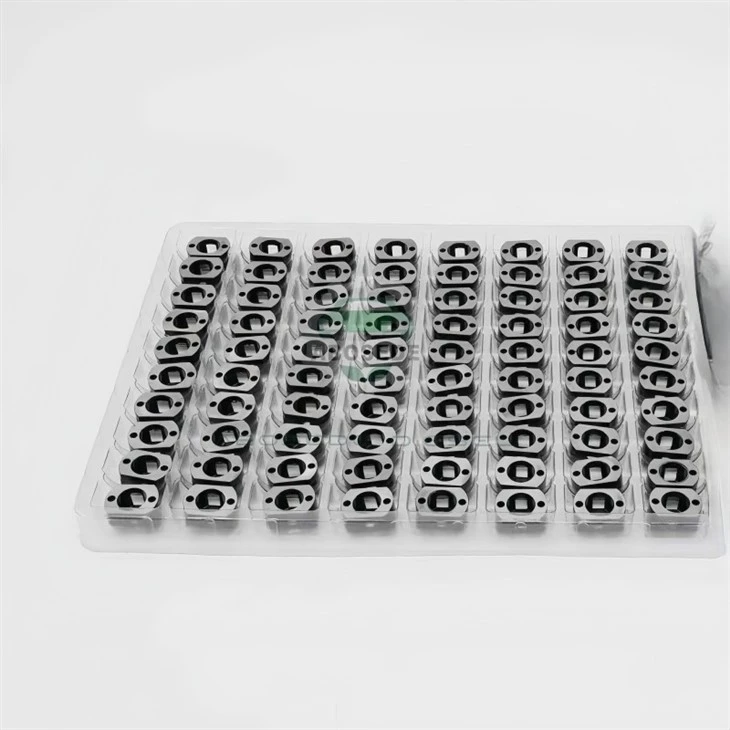

Seient de molla d'injector CAT C15: estabilitzador dinàmic de precàrrega i fatiga-interfície optimitzada



Al sistema d'injecció de combustible d'alta pressió-CAT C15-ja sigui que funcioni en HEUI o en arquitectures-de ferrocarril comú-, el seient de la molla sovint rep menys atenció que l'èmbol o el solenoide, però governa directament la pressió d'obertura de l'injector i la resposta d'elevació de l'agulla. Aquest component tradueix la força de la molla en una precàrrega precisa a la vàlvula de control o al conjunt de l'agulla. Qualsevol desviació en el seu gruix, paral·lelisme o duresa superficial introdueix un canvi en l'alçada instal·lada de la molla, alterant el temps d'injecció en fraccions de mil·lisegon-suficients per afectar la pressió màxima del cilindre i el consum de combustible als sis cilindres. El nostre conjunt de seients de molla s'ocupa d'aquesta variable ignorada proporcionant una superfície de suport meticulosament esmolada amb una tolerància a la planitud inferior o igual a 0,005 mm, assegurant que l'energia emmagatzemada de la molla es transfereix de manera uniforme sense inclinació ni càrrega fora de l'eix{10}}. Aquesta uniformitat minimitza la càrrega lateral-a l'agulla de l'injector, redueix el desgast de la guia i allarga l'interval de servei entre substitucions de broquets.



El C15 funciona a pressions d'encesa superiors a 2.000 bar en variants-common rail, sotmetent el seient de la molla a càrregues de compressió cícliques a freqüències proporcionals a les revolucions del motor. A 1.800 rpm, la molla es comprimeix i s'allibera 15 vegades per segon, acumulant-se durant 10⁸ cicles en un període de revisió típic. Els seients genèrics del mercat de recanvi sovint utilitzen acer al carboni 1045 amb enduriment-perfecte, que pateix un trencament de la superfície després d'aproximadament 50 milions de cicles a causa d'una profunditat insuficient de la caixa. El nostre seient de molla està forjat a partir d'un acer micro-aliat 42CrMo4, seguit d'un procés d'enduriment per inducció-especialitzat que crea una caixa endurida de 2,5 a 3,0 mm amb una duresa del nucli de 35 HRC. Aquesta estructura de gradient resisteix el brineling dels extrems afilats de la bobina de la molla alhora que manté la ductilitat per absorbir les càrregues de xoc dels esdeveniments de combustió irregulars. El resultat és un component que supera de manera fiable els 120 milions de cicles en proves de banc accelerades, coincidint amb la vida esperada del propi cos de l'injector.







Els injectors CAT C15 es presenten en múltiples revisions, amb diferències subtils en la profunditat de la butxaca de la molla entre els números de peça, com ara191-3003, 10R-8501, 211-3027, i244-7716(vegeu la matriu de compatibilitat completa a continuació). El nostre seient de molla està fabricat amb una alçada total controlada de 6,35 mm ± 0,015 mm, que es troba dins de la banda de tolerància mitjana de la majoria de butxaques OEM. Aquesta precisió elimina la necessitat de calçar selectiu durant la reconstrucció-un problema comú als tallers que no tenen un conjunt complet de rentadores d'ajust. En proporcionar un seient que ofereix constantment la precàrrega correcta, reduïm el temps de muntatge i eliminem les conjectures de la calibració de l'injector. El diàmetre exterior del seient està rectificat a 22,00 mm ± 0,01 mm, assegurant un ajust concèntric que evita que la molla s'inclini sota compressió, que d'altra manera crea un desgast desigual a la superfície interior de la molla i genera restes metàl·liques que contamina el circuit de retorn de combustible.



Tot i que la duresa i la planitud són crítiques, l'acabat de la superfície del seient influeix directament en el comportament de rotació de la molla durant el funcionament del motor. A mesura que la molla es comprimeix i s'expandeix, les seves bobines tendeixen a girar lleugerament, generant un parell de fricció a la interfície del seient. El nostre procés d'acabat empra un pas de superacabat de gra-fin que aconsegueix un Ra de 0,4 µm, combinat amb un recobriment de conversió de fosfat que estabilitza el coeficient de fricció (µ) a aproximadament 0,10–0,12 en condicions de lubricació. Aquesta fricció controlada permet que la molla giri prou lliurement per evitar punts de desgast concentrats, però resisteix un gir excessiu que podria abrasar la cara del seient. Els tallers que han instal·lat el nostre seient informen que han reduït notablement les marques de poliment als extrems de la molla durant els desmuntatges posteriors, confirmant que el patró de desgast es distribueix de manera més uniforme.



El nostre seient de molla és un reemplaçament directe dels següents números de peça d'injector OEM (verificats mitjançant referències-creuades amb números de sèrie del motor CAT C15 i codis d'injector):

Injector OEM núm.	Injector OEM núm.	Injector OEM núm.	Injector OEM núm.
191-3003	10R-8501	211-3027	244-7716
272-0630	10R-7229	10R-0957	200-1117
229-5919	10R-1000	249-0709	10R-9236
280-0574	10R-8989	211-3023	10R-8500
234-1400	253-0614	10R-3263	289-0753
10R-0958	211-3022	10R-0956	235-1400
253-0615	355-6110	20R-8047	10R-3264
211-3024	10R-8502	235-1401	253-0617
374-0750	20R-2284	211-3025	10R-0955
239-4909	254-4183	618-0750

Nota: comproveu sempre el número de sèrie de l'injector i el nivell de revisió abans de la instal·lació; el nostre seient és dimensionalment compatible amb els-conjunts esmentats anteriorment segons les especificacions del manual de servei OEM.



P1: La substitució del seient de la molla només afecta el calibratge del cabal de l'injector o he de recalibrar tot l'injector?
R: Com que el nostre seient manté la tolerància d'alçada OEM, la precàrrega de la molla es manté dins del rang de disseny original. Tanmateix, per a aplicacions crítiques, recomanem una prova de banc de la quantitat d'injecció per confirmar la consistència; Les variacions menors en el gruix del seient es compensen automàticament amb l'ajust de combustible adaptatiu de l'ECM, però una calibració completa és la millor pràctica.

P2: Com puc saber si el meu seient de molla existent necessita un reemplaçament en lloc de netejar-lo?
R: Cerqueu una superfície còncava o encaixada al centre-causada per una relaxació prolongada de l'estrès-o marques visibles d'esquerdes de l'excavació de la bobina de la molla. Si la cara del seient mostra un patró d'anell brillant amb una profunditat de més de 0,02 mm, no es pot reutilitzar i provocarà patrons de polvorització irregulars.

P3: Aquests seients són compatibles amb els dissenys d'injector de molla simple- i doble-utilitzats al C15?
R: Sí, el diàmetre exterior i el gruix del seient estan dissenyats per a la geometria de butxaca comuna utilitzada en ambdues configuracions. No obstant això, per a conjunts de molla doble-, assegureu-vos que l'ID de la molla interior no s'uneix al diàmetre pilot del seient; el nostre seient inclou una vora interior xamfranada per acomodar la majoria de bobines de molla interiors.

P4: Quin és el parell de torsió recomanat per a la pinça de retenció-quan s'utilitza aquest seient-varia de les especificacions OEM?
R: El parell de la pinça es manté sense canvis (seguiu les directrius OEM per a la pinça de l'injector). El nostre seient no altera la força de subjecció requerida; només assegura que la precàrrega de la molla es lliura de manera consistent. Un -parell excessiu de la retenció-pode distorsionar el cos de l'injector, així que sempre s'ajusta a 45-50 Nm segons el butlletí de servei CAT.

P5: Puc utilitzar aquest seient de molla en un motor C15 Acert amb l'injector 10R-0957, que té una alçada de protuberància diferent?
R: Sí, el 10R-0957 apareix a la nostra taula de compatibilitat. L'alçada del nostre seient coincideix amb l'especificació OEM per a aquesta sèrie d'injectors. Tanmateix, mesura sempre la protuberància general de l'injector després de la instal·lació per assegurar-se que es troba dins del rang de 2,5-2,8 mm especificat per als models Acert.

P6: Com puc eliminar els seients de molla usats-són reciclables com a ferralla d'acer?
R: Sí, són acer d'aliatge estàndard i es poden reciclar. Tanmateix, recomanem comprovar si hi ha contaminació de combustible; si estan remullats amb gasoil, s'han de netejar abans del reciclatge per complir amb la normativa mediambiental.
