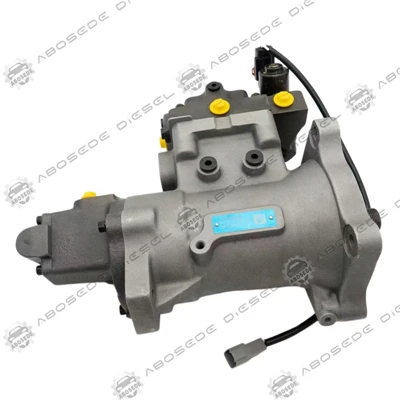

5491784 / 2872644 / 2872662 / 4359489 – Conjunt de bomba de combustible Cummins QSX15



A l'arquitectura-comú de ferrocarril de Cummins QSX15 XPI, el conjunt de la bomba de combustible (-referència creuada com a 5491784, 2872644, 2872662 i 4359489) no és només un component-generador de pressió{9}és un component{9}de fase oscil·lador{9} rígida{8}de bloqueig mecànic{8} esclau a la posició de rotació del cigonyal mitjançant el tren d'engranatges davanter. A diferència de les bombes CP3 autònomes-que treuen energia a través d'un eix motriu estriat amb amortidors de torsió, aquest conjunt integrat es basa en una relació de malla d'engranatge fixa que es tradueix cada 0,01 mm de joc de l'engranatge en un desplaçament angular de 0,7 graus en la carrera de compressió de l'èmbol. Aquesta desviació angular compensa directament la finestra d'inici-de-injecció (SOI) en un angle de manivela d'aproximadament 0,9 graus a 2.100 rpm, una discrepància que els solenoides de temporització de l'ECM només poden corregir parcialment més enllà de ± 2,5 graus sense invocar la limitació del combustible. En conseqüència, el conjunt 5491784 funciona com a font hidràulica-ancorada de cronometratge, on el seu perfil d'acoblament del lòbul de lleves- dicta la velocitat d'augment de pressió abans que s'obrin els broquets dels injectors.



Els quatre números de peça d'aquesta llista-5491784 (producció actual), 2872644 (transició Euro III/IV), 2872662 (variant marina amb engranatge d'accionament endurit) i 4359489 (reemplaçament del servei per a l'ajustament d'alta-altitud)-comparteixen una leva comú: elevació de cames{77}: elevació de cames{77}. un angle de permanència de 112 graus al cercle base. Tanmateix, el calibratge crític es troba a l'anell de fase intern de la bomba: els tres èmbols radials estan espaiats a intervals de 120 graus, però els ports d'entrada de l'anell de lleves estan marcats amb un desplaçament avançat de 15 graus en relació a la chaveta de l'accionament. Aquest desplaçament garanteix que la carrera d'aspiració de cada pistó comenci 15 graus abans que el punt mitjà geomètric, allargant efectivament el temps d'ompliment en 0,8 ms a 1.800 rpm-una característica que combat la caiguda de l'eficiència volumètrica causada per la inèrcia de combustible a alta velocitat a la galeria de subministrament.

Quan instal·leu el conjunt 5491784, el joc de la malla de l'engranatge ha de caure entre 0,12 mm i 0,22 mm, mesurat al cercle de pas de l'engranatge de la bomba. Una lectura de joc inferior a 0,10 mm indueix un soroll de plorar i una sobrecàrrega del coixinet radial (superior a 4,5 kN de força radial), mentre que les lectures superiors a 0,25 mm fan que el seguidor de la lleva del pistó "salti" per sobre de l'àpex del lòbul, generant un soroll metàl·lic distintiu sincrònic amb el disparador del cilindre #6. Aquest salt de seguiment redueix la pressió instantània del carril en 18 MPa durant el parell màxim, que l'ECU interpreta com un error de quantitat de combustible, registrant sovint el codi d'error 559 (Presió d'entrega de la bomba de combustible fora-del-interval), fins i tot quan els émbols interns romanen mecànicament intactes.



L'element de bombament dins d'aquest conjunt utilitza un forat de canó polit de diamant-de Ø10,985 mm a Ø10,998 mm, combinat amb èmbols rectificats de Ø10,965 mm a Ø10,975 mm, donant un joc radial de 0,010 a 0,033 mm. Aquesta finestra d'espai lliure és un 30 % més ajustada que la pràctica estàndard de la indústria per als sistemes de 2.400 bar, seleccionada intencionadament per reduir les fuites d'alta-pressió més enllà de l'hèlix de l'èmbol. A plena càrrega (2.350 bar de pressió del ferrocarril), aquest espai lliure limita el flux de lliscament a 2,8 cc/min per pistó, mentre que un espai lliure de 0,050 mm permetria 9,2 cc/min-suficient per reduir el volum efectiu d'injecció en un 4,5% i forçar l'ECM a elevar el cicle de treball de la unitat de mesura per sobre del 82% del cicle de treball de l'actuador.

La variant 4359489 es distingeix amb un rodet seguidor de lleves recobert de -carbur- de tungstè (duresa superficial 1.100 HV) en comptes de l'acer de coixinet estàndard (750 HV) que es troba a 2872644. Aquest recobriment redueix el coeficient de fricció de 0,17 a 0,17 en condicions crítiques de lubricació fins a un nivell superior. motors que funcionen en entorns polseosos on la contaminació del combustible amb partícules de sílice (fins a 15 μm) accelera la puntuació de l'anell de lleves. Les dades de camp de les mines australianes mostren que el seguidor recobert allarga la vida útil de la bomba en 3.200 hores abans que la primera desviació mesurable de l'elevació de l'èmbol superi els 0,05 mm, en comparació amb les unitats sense recobriment que requereixen reemplaçament en aproximadament 6.500 hores.



➔ Compensació de moments massius: The assembly's rotating group (gear, cam ring, and drive shaft) is balanced to ISO 1940 G2.5 grade, with an unbalance tolerance of 2.5 g·mm. This balance prevents the pump from acting as a torsional exciter on the gear train; excessive unbalance (>5,0 g·mm) s'ha correlacionat amb un desgast prematur del coixinet de l'engranatge intermedi (part 2891524) en 1.200 hores de funcionament.

➔ Geometria d'amortiment de pulsacions: El port de sortida integra un orifici de restricció de 4,5 mm de diàmetre situat 18 mm aigües amunt de la connexió d'alta pressió-. Aquest orifici, combinat amb una cambra d'acumulació de 22 cc, redueix l'amplitud de la ondulació de pressió de 48 bars pic-a-pic (sense restriccions) a 19 bar pic-a-pic a 2.000 rpm. La freqüència de ondulació residual (centrada al voltant de 360 ​​Hz) cau per sota de la freqüència de ressonància de l'agulla de l'injector del QSX15 (aproximadament . 680 Hz), eliminant així el risc d'inestabilitat de la injecció pilot durant l'operació de càrrega-parcial.

➔ Seqüenciació de parell d'instal·lació: Els tres cargols de muntatge M10 requereixen un parell escalonat: 35 N·m → 60 N·m → 85 N·m (final), aplicat en un patró radial. Superar els 90 N·m en qualsevol cargol distorsiona la brida de la carcassa de la bomba en 0,035 mm, la qual cosa desplaça l'èmbol-a l'-alineació de l'anell de la lleva i introdueix una precàrrega variable que canvia l'angle-de lliurament inicial en ±1,8 graus -provoca una desviació prou gran desequilibri de combustible-a-cilindre registrat com a DTC 2131.



Aquest conjunt de bomba substitueix directament els següents números d'equip original sense requerir una reprogramació del mapa base de l'ECM, sempre que l'adaptació de l'ajust de combustible (valors apresos) es restableixi mitjançant el programari INSITE™ després de la instal·lació:

5491784– QSX15 estàndard (450–600 hp) amb filtració-dual.

2872644– Models de producció primerenc (2005–2009) amb tapa de pressió del carril inferior (2.100 bar)-físicament idèntics però amb una molla més suau a la vàlvula d'alleujament de pressió.

2872662– Versió marina-amb placa final-d'acer inoxidable i ports de drenatge millorats.

4359489– Variant de -alta sortida per a 650+ CV, que es distingeix pel seguidor de lleves recobert de DLC-i els ressorts de retorn més rígids (precàrrega de fàbrica 5,2 N vs. 4.8 N).

Després de la instal·lació, la rutina "Calibració de la bomba de combustible" de l'ECM requereix un mínim de 20 minuts de funcionament inactiu per tornar a-aprendre l'eficiència d'ompliment de l'èmbol a les tres cambres de bombeig. Durant aquesta fase d'aprenentatge, el corrent de la unitat de mesura de la bomba fluctuarà entre 650mA i 850mA; un cop estabilitzat dins de ±15mA, el sistema s'ha adaptat amb èxit a les toleràncies mecàniques del nou conjunt. Intentar saltar-se aquesta recalibració en ralentí comporta una compensació persistent de la quantitat de combustible que es manifesta com una reducció del parell del 2 al 3% en condicions de l'agulla.



P1: Per què el conjunt de la bomba inclou quatre números de peça diferents i puc utilitzar el 5491784 per substituir un 2872644 sense canviar l'engranatge motriu?
Sí, el 5491784 és la substitució directa del 2872644. La interfície d'engranatge d'accionament (escanelada de 13 dents amb un diàmetre pilot de 17,2 mm) segueix sent idèntica. Tanmateix, tingueu en compte que el 5491784 té una carrera de pistó 0,5 mm més llarga; la lògica d'adaptació de l'ECM esmentada anteriorment compensarà automàticament el temps d'injecció dins dels primers 50 cicles del motor, de manera que no es requereix cap modificació de maquinari a l'engranatge.

P2: El meu QSX15 mostra un so rítmic de "batig" de l'àrea de la bomba que desapareix quan desconnecto l'FCA (Actuador de control de combustible). És una fallada de la bomba o un problema de control?
El cop rítmic sol ser la caça de freqüència de tramado de FCA a causa de l'entrada d'aire o la baixa pressió d'entrada-no una fallada mecànica de la bomba. Mesureu la pressió de combustible d'entrada al port d'aspiració de la bomba; si cau per sota de 0,35 MPa a rpm nominal, la bomba de transferència (georotor) dins del conjunt està cavitant. Sovint, això és causat per una pantalla de pre-filtre obstruïda, no pels propis émbols d'alta-pressió. Substituïu primer el pre-filtre abans de condemnar el muntatge.

P3: Com afecta el recobriment de carbur de tungstè-del seguidor de lleves 4359489 al patró de desgast de l'anell de lleves d'acoblament?
El recobriment redueix la fricció, però és més dur que la superfície nitrurada de l'anell de lleves (1.100 HV vs . 850 HV). Tot i que això allarga la vida útil del seguidor, pot transferir el desgast al lòbul de l'anell de la lleva si la lubricitat cau per sota dels 400 μm (cicatriu de desgast HFRR). Utilitzeu només barreges de biodièsel o ULSD certificades amb un contingut de FAME inferior o igual al 5%; El contingut elevat de FAME elimina la pel·lícula de lubricant límit, donant lloc a una puntuació de l'anell de lleves-normalment visible com una ranura de 0,2 mm al flanc del lòbul després de 500 hores.

P4: Hi ha un mètode de camp ràpid per verificar el joc de l'engranatge sense treure la coberta frontal?
Sí. Traieu l'endoll d'accés de la bomba (M12 x 1,5) a la coberta de l'engranatge, inseriu un indicador de marcatge amb una base magnètica contra l'eix d'accionament de la bomba i moveu suaument el volant del motor cap enrere-i-dins de la zona de l'engranatge. La lectura màxima de l'indicador, dividida pel radi de pas de l'engranatge (36 mm), us proporciona el joc angular en radians. Una lectura que supera els 0,25 mm de joc total indica un desgast del coixinet de l'engranatge intermedi -substituïu el coixinet, no la bomba.

P5: He instal·lat un nou conjunt, però el motor només s'engega després de 8-10 segons de marxa. Quin paràmetre ha canviat?
Punts de manivela estès a la vàlvula de retenció interna (retenció de pressió). La vàlvula de retenció del nou conjunt requereix una pausa-en un període d'aproximadament 10 hores per asseure's perfectament. Per a una millora immediata, cebeu el sistema manualment utilitzant l'imprimació manual fins que la línia de retorn flueixi dièsel clar, després accioneu la manivela amb la vàlvula de tancament de combustible tancada durant 3 segons per augmentar la pressió inicial de la galeria. Si el problema persisteix, comproveu que calgui el parell de torsió a la connexió de sortida-37 N·m; un parell insuficient provoca fuites internes més enllà del seient de la vàlvula de retenció.

P6: Puc reconstruir només el conjunt d'èmbol-i-canó en lloc de substituir tot el conjunt 5491784?
While rebuild kits exist, the QSX15's cam ring, roller bearing, and drive gear wear together as a matched tribo-system. Replacing only the plungers without honing the barrel or inspecting the cam lobe lift results in a 60% probability of premature failure within 1,500 hours due to mismatched running clearances. For high-hour commercial applications, the full assembly (5491784) is economically justified by its 8,000-hour mean time between overhauls (MTBO) versus 3,500 hours for partial rebuilds.
