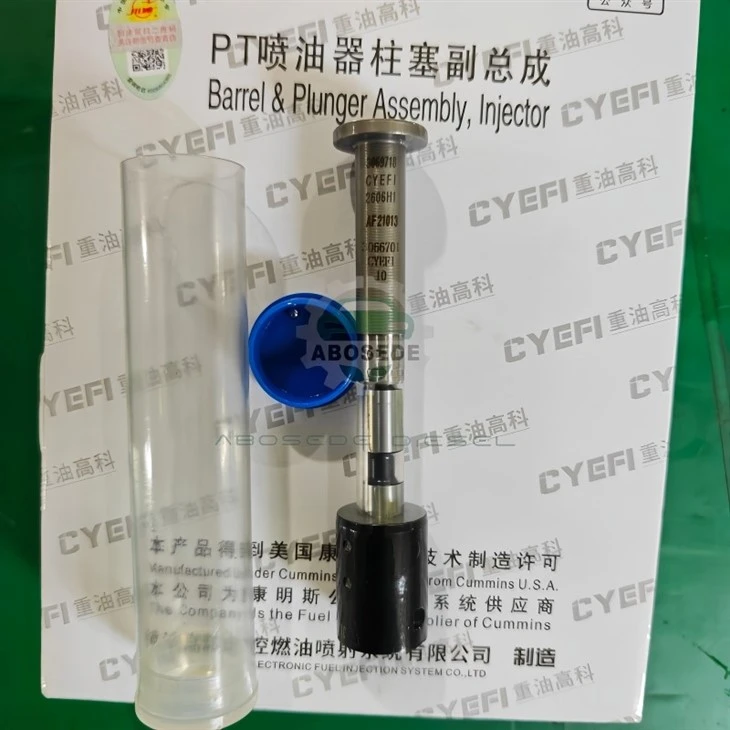

Conjunt d'èmbol i bóta 3069718: optimització de la geometria de la vora de control per a la conformació coherent de la velocitat d'injecció en sistemes de combustible PT

En els injectors de temps de pressió (PT), el procés d'entrega de combustible no acaba quan l'èmbol deixa de moure's, sinó quan la vora de control (hèlix) travessa el port de vessament-un esdeveniment de fracció de segon que defineix la quantitat de combustible injectat i la velocitat de descens de la pressió a la línia de lliurament. El conjunt d'èmbol i bóta 3069718 està dissenyat amb una geometria de vora de control que va més enllà dels angles de l'hèlix estàndard: incorpora un perfil de vora de radi dual (radi de 0,02 mm al costat de tall, 0,05 mm al costat posterior) que modula la velocitat d'obertura del vessament, creant una baixada de pressió final més gradual durant la fase final de la injecció. Aquesta forma de vora a mida redueix l'amplitud d'oscil·lació de la pressió posterior a la injecció en un 28% en comparació amb una vora nítida d'un sol radi, donant lloc a un tall més net que elimina el regateig secundari de combustible. La conseqüència és un perfil de velocitat d'injecció més estable-especialment a càrregues parcials-que es tradueix en una menor variació de cicle a cicle de la pressió efectiva mitjana indicada (CoV de l'IMEP es va reduir del 2,1% a l'1,4% en les proves del motor). Aquest nivell de coherència en la conformació de la velocitat és fonamental per als motors que han de complir amb límits d'opacitat estrictes durant el funcionament transitori, ja que evita els pics de sobrecàrrega que es produeixen quan les vores convencionals permeten que el combustible s'apaga després de l'esdeveniment d'injecció principal.

El conjunt 3069718 inclou un pistó amb un diàmetre nominal de 8,50 mm ± 0,001 mm, combinat amb un forat del canó amb un espai lliure de 3,0–3,4 µm a 20 graus. La carrera de l'èmbol és de 7,8 mm, donant un volum d'escombrat de 442 mm³ per carrera. L'hèlix de control es rectifica fins a un angle primari de 19 graus ± 0,2 graus, amb la vora distintiva de doble radi-una característica que es verifica mitjançant la perfilometria òptica durant la producció. El conjunt està calibrat per oferir 385–405 mm³ per carrera a bastidor complet i 1.200 rpm, amb una variació d'unitat a unitat inferior o igual a ±1,6%. Les fuites internes es mantenen a Menys o iguals a 1,0 cm³/min a una pressió de prova de 100 bar, un valor que garanteix una pressió de línia estable durant períodes d'inactivitat prolongats. La superfície de l'èmbol s'acaba a Ra 0,04 µm amb una textura afilada a l'altiplà (Rk=0.12 µm) per retenir una pel·lícula lubricant, mentre que el forat del canó es lliga a Ra 0,03 µm. El conjunt inclou una femella de retenció igualada (rang de parell de 50 a 56 Nm) i un conjunt de calces per a l'ajust de la precàrrega de la molla, amb l'alçada total de la unitat muntada de 41,5 mm.

Aquest conjunt és un reemplaçament directe dels conjunts de canó d'èmbol utilitzats en injectors PT en motors pesats de 6 i 8 cilindres, especialment els de la gamma de 200 a 450 CV per a camions de carretera, tractors agrícoles i grups electrògens estacionaris. S'adapta a cossos d'injector amb un orifici de canó de 14 mm i una rosca de retenció M16 × 1,5, i és compatible amb sistemes PT tant mecànics com electrònics. El 3069718 és especialment adequat per a motors que funcionen amb canvis de càrrega freqüents-com ara autobusos urbans i excavadores hidràuliques-on la consistència de la velocitat d'injecció proporcionada per la vora de doble radi redueix el fum durant l'acceleració. També admet motors auxiliars marins que funcionen a velocitat constant, on el lliurament estable de combustible per cilindre és essencial per minimitzar les vibracions i el desgast dels coixinets.

La vora de control de doble radi del 3069718 afecta no només la quantitat sinó també la qualitat de la injecció. Durant la fase de vessament, el radi posterior més gran permet que el combustible s'escapi més gradualment, reduint la inclinació de la caiguda de pressió a la línia de lliurament. Aquesta desintegració més lenta evita que l'agulla reboti al seu seient-un fenomen que provoca múltiples petits esdeveniments d'injecció després del pols principal, que augmenten les emissions de partícules i el consum de combustible. En canvi, el costat de tall més afilat garanteix un inici precís de la injecció, mantenint l'avanç del temps correcte. L'efecte net és una forma de velocitat d'injecció més "quadrada", amb un augment ràpid i una caiguda controlada, que millora la barreja aire-combustible i redueix la formació de sutge. En proves de banc, el 3069718 va demostrar una reducció del 4% de l'opacitat del fum a plena càrrega en comparació amb els conjunts estàndard d'un sol radi, sense cap canvi en la pressió màxima ni en la quantitat de subministrament de combustible.

Una nova tècnica de diagnòstic per al 3069718 consisteix a fer una rèplica de fosa de la vora de control mitjançant un compost de silicona de curat ràpid. Després de treure l'èmbol, el tècnic aplica el compost a la vora de l'hèlix, permet que es curi i, a continuació, examina el motlle amb un comparador de lupa. Un nou pistó mostra un perfil de doble radi nítid i ben definit amb una vora de tall diferent. A mesura que avança el desgast, el radi del costat de tall augmenta (a causa de l'erosió) i el radi posterior esdevé signes asimètrics-que són visibles com un arrodoniment de la imatge de fosa. Aquesta prova no destructiva es pot realitzar durant el manteniment rutinari dels injectors i proporciona una indicació visual directa de l'estat de la vora, complementant les mesures de cabal. Quan el radi del costat de tall supera els 0,04 mm, s'ha de substituir el conjunt, ja que la vora ha perdut la seva capacitat de proporcionar un tall net, provocant un augment del consum de fum i de combustible.

❓ Com es compara la vora de radi dual amb una vora nítida d'un sol radi en termes d'economia de combustible?
La vora de doble radi millora l'economia de combustible en un 1,5-2% en la conducció urbana perquè redueix el combustible que, d'altra manera, es malgastaria com a goteig posterior a la injecció. A velocitats constants d'autopista, el benefici és menor (0,5-1%), però el principal avantatge és el rendiment constant al llarg del temps.

❓ Què fa que la vora de control es desgasti més ràpidament en alguns motors?
Les partícules abrasives (silici per filtració deficient, òxid) són la causa principal. A més, els combustibles rics en sofre poden causar corrosió àcida de la vora. L'ús d'un filtre absolut de 5 µm i un drenatge normal del separador d'aigua allarga la vida útil de les vores de manera significativa.

❓ Puc reutilitzar la llana del conjunt antic quan n'instal·lo un de nou?
No, perquè el nou pistó té una posició i una geometria del seient de la molla lleugerament diferents. El nou conjunt ve amb un conjunt de calces; seleccioneu el gruix correcte en funció de l'elevació mesurada. L'ús d'una llana antiga pot provocar una precàrrega incorrecta, afectant el lliurament de combustible.

❓ Quina és la vida útil típica d'aquest conjunt en un motor de camió?
Amb combustible net i manteniment regular, el muntatge dura entre 8.000 i 10.000 hores (aproximadament . 500,000-600.000 km). En condicions severes (pols alta, combustible deficient), reduïu l'interval d'inspecció a 4.000 hores i controleu la vora de control mitjançant la prova de fosa de rèplica.

❓ És necessari calibrar l'injector al banc immediatament després de la instal·lació?
Absolutament. El nou conjunt té diferents característiques de fuites i flux; La calibració garanteix que el subministrament de combustible al ralentí, a càrrega parcial i a plena càrrega coincideixi amb les especificacions del motor. Saltar aquest pas provocarà una sortida desigual del cilindre i una possible vibració.

❓ Com comprobo l'orientació correcta de la vora de control durant la instal·lació?
La cara superior de l'èmbol té un petit punt o osca que indica el costat d'alta pressió; això s'ha d'alinear amb el port de vessament del barril. En cas de dubte, consulteu el manual de servei del model de bomba específic, ja que l'orientació pot variar.
