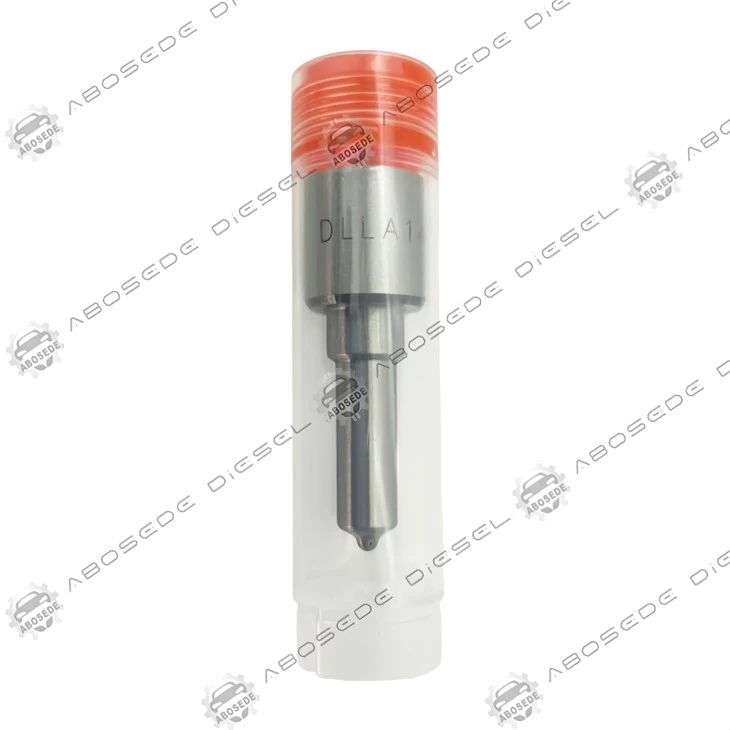

DLLA149P174 Broquet d'injecció de combustible: geometria de l'orifici optimitzada per a la penetració de polvorització i l'estabilitat de la combustió en sistemes de ferrocarril comú d'alta pressió

En un sistema common-rail, el cos de l'injector ofereix la pressió, però labroquetés on el combustible es transforma d'una columna líquida en un aerosol reactiu. ElDLLA149P174no és una placa d'orifici genèrica; és un element de control de flux dissenyat amb precisió, el recompte de forats, el diàmetre i l'angle de descàrrega del qual estan calibrats per adaptar-se a geometries específiques del recipient del pistó i pressions d'augment. En lloc de limitar-se a atomitzar el combustible, aquest broquet gestiona la penetració d'esprai i la distribució de la mida de les gotes, assegurant que cada paquet de combustible arribi al front de la flama a la velocitat i l'angle correctes, un factor decisiu per a la reducció del sutge i l'eficiència tèrmica.

El DLLA149P174 utilitza l'estàndardRosca de muntatge DLLA (M14 × 1,5)i una longitud de projecció de24 mm, convertint-lo en un substitut directe de:

Cossos d'injector d'estil Bosch utilitzats a Cummins ISX / ISZ

Motors MAN D20 / D26

Scania DC9/DC13 (inicis de l'Euro V)

Models xinesos: Weichai WP10, WP12, Yuchai YC6L, Xichai 6DL

Aplicacions fora de carretera amb motors common-rail DEUTZ o Perkins

Nota crítica: Aquest broquet és intercanviable dimensionalment amb DLLA149P170 i P172, però la classe de tolerància al flux de P174 és més ajustada (±3% vs ±5%). Combineu sempre els sis (o vuit) cilindres amb la mateixa classe P per evitar una càrrega desigual del cilindre.

Com que el broquet és una peça de servei independent, el muntatge adequat amb el cos de l'injector requereix atenció a:

Parell de tensió: 70 N·m per a la femella de retenció del broquet (sec, sense lubricant a les rosques).

Calçat d'elevació d'agulles: Comproveu el gruix de la llana existent; si substituïu només el broquet, conserveu la llana original per mantenir l'elevació.

Superfície de segellat: El seient cònic del broquet ha d'estar lliure de rascades; utilitzeu un anell de segellat de coure nou si escau.

Després de la instal·lació, realitzeu aprova de fuitesamb l'injector en un banc: el combustible de retorn no ha de superar els 15 ml/min a 100 MPa; valors més alts indiquen un seient inadequat de l'agulla o una vora de l'orifici danyada.

Molts broquets del mercat secundari copien les dimensions externes, però descuiden la curvatura de la vora d'entrada i la precisió angular de forat a forat. DLLA149P174 està verificat perimatge d'esprai d'alta velocitatiaparellament flux-banc- Cada unitat es prova per a la simetria de l'orifici, assegurant-se que cada ploma de polvorització porta la mateixa massa de combustible. D'aquesta manera s'eliminen les variacions d'un cilindre a un altre que provoquen fum blanc al ralentí i un excés de combustible amb una càrrega elevada. A més, el cos del broquet està protegit per arecobriment de fosfat de manganès, que impedeix la corrosió durant l'emmagatzematge i resisteix una abrasió suau durant la instal·lació.

Paràmetre	Valor
Flux estàtic @ 100 MPa	420 cm³/30 s (±3 %)
Aixecament d'agulla	0,28 mm
Recompte de forats d'injecció	5
Angle de polvorització	149 graus
Volum del sac	0,65 mm³ (reduït per minimitzar el goteig posterior a la injecció)
Interval de temperatura de funcionament	–40 graus a +150 graus (combustible mullat)

Elcabal hidràulicroman lineal fins a 200 MPa, amb un efecte de saturació insignificant, un testimoni de la geometria d'entrada del broquet acuradament dissenyada. En els esdeveniments d'injecció pilot (≈3 mm³/str), la petita massa de combustible es lliura amb una gota Sauter Mean Diameter (SMD) d'aproximadament 18 µm, que afavoreix una evaporació ràpida i redueix el soroll de la combustió. A plena càrrega, les gotes més grans (SMD ~ 25 µm) aconsegueixen una penetració suficient per utilitzar la regió de compressió del pistó sense mullar el revestiment del cilindre.

P1: Puc utilitzar DLLA149P174 per substituir un DLLA149P172 directament sense ajustar l'ECU?
Sí, comparteixen el mateix angle de polvorització i el mateix diàmetre del forat. Tanmateix, el P174 té una tolerància de flux lleugerament més ajustada, cosa que pot canviar l'ajust de combustible aproximadament un 0,5%. La majoria de les ECU amb aprenentatge adaptatiu (p. ex., Bosch EDC17) compensaran entre 20 i 50 km de conducció. Per obtenir resultats òptims, recomanem utilitzar la mateixa classe P a tots els cilindres.

P2: Com puc inspeccionar visualment el broquet per veure si es fa servir sense un banc de proves?
Traieu el broquet i mireu la placa d'orifici amb una lupa de 10 ×. Els signes de desgast inclouen: vores d'entrada arrodonides o estellades, acumulació de carboni que bloqueja parcialment els forats o una deformació ovalada de la sortida. Un broquet saludable mostra forats nets i afilats sense rebaves visibles. Si els forats semblen engrandits o l'àrea del sac està picada, substituïu la unitat.

P3: El motor arrenca bé, però emet fum negre en acceleració: podria ser el broquet el culpable?
Sí, el fum negre sol indicar un excés de combustible o una mala atomització. Amb aquest broquet, comproveu el patró de polvorització fent proves de banc a 100 MPa; si veieu una serpentina en lloc d'una boira fina, un o més forats estan obstruïts. Verifiqueu també la pressió d'obertura: si cau per sota dels 29,5 MPa especificats (per al conjunt complet de l'injector), la molla del broquet pot ser feble.

P4: Aquest broquet requereix dissolvents de neteja especials per eliminar el vernís?
Utilitzeu només netejadors d'ultrasons amb una solució de pH neutre (sense àcids agressius). Estableix la freqüència a 40 kHz i la potència a Menor o igual a 80 W/L. Remullar durant 10-12 minuts, després esbandida amb gasoil net. Eviteu els raspalls de filferro o les eines abrasives: destruiran el radi d'entrada. Recomanem una neteja professional cada 150 000 km si funciona amb combustible alt en sofre.

P5: Quina és la vida útil típica de DLLA149P174 en condicions severes (mineria o construcció)?
With proper filtration (5‑µm absolute) and fuel water separation, the nozzle can exceed 300 000 km. In extremely dusty environments, change fuel filters twice as often – abrasive particles accelerate orifice erosion. Monitor the return flow rate: if it increases by >20% de nou, és probable que el broquet s'hagi de substituir.

P6: Tinc una flota mixta de motors Euro III i Euro V: aquest broquet és adequat per a tots dos?
El DLLA149P174 està optimitzat principalment per als rangs de pressió Euro IV-V (160-190 MPa). Per als sistemes Euro III que funcionen a pressions de ferrocarril més baixes (120–150 MPa), la penetració del ruixat pot ser lleugerament més curta, cosa que podria afectar la combustió en alguns motors. Recomanem utilitzar aquest broquet només per a sistemes dissenyats per a una potència superior o igual a 160 MPa per treure el màxim profit de la seva geometria de polvorització.
