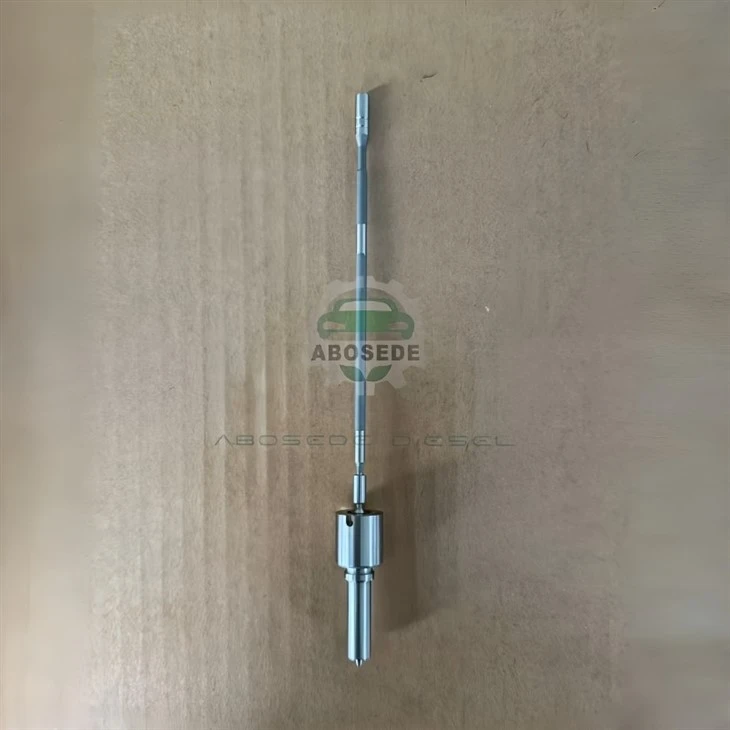

F00VW30098 Broquet per a 0445110471: mapeig de corba de flux, con de polvorització i ECU

L'ECU dins d'un motor dièsel common rail calcula les quantitats d'injecció a partir d'un model hidràulic fix emmagatzemat a la seva memòria. F00VW30098 és el broquet que ha de reproduir físicament aquest model dins de l'injector 0445110471. Si la seva corba de flux, l'angle del con de polvorització o la resposta de l'agulla es desvia de l'especificació original, els comandaments pilot i d'injecció principal de l'ECU ja no coincideixen amb el lliurament real de combustible, produint un ralentí rugós, puntes de sutge i un equilibri inestable del cilindre. Aquest broquet és un element de flux calibrat, no un reemplaçament genèric, i la seva geometria està bloquejada a la plataforma 0445110471.

F00VW30098 utilitza un disseny de micro-forats de set-forats amb diàmetres d'orifici normalment entre 0,11 mm i 0,12 mm, que suporta pressions de rail de fins a aproximadament 1.800 bar. L'elevació de l'agulla està configurada per a la tolerància OEM i l'espai lliure de l'agulla-a-el cos s'acobla fins a una concentricitat sub-micra, mantenint la fuita dinàmica per sota de 2 mm³/min. El cos és d'acer per eines endurit a 62-64 HRC, i el seient de l'agulla està polit per mantenir el segellat amb accionaments repetits. La variació del flux d'unitat-a-unitat es manté aproximadament en un ±1,5 per cent, la qual cosa conserva la forma de velocitat d'injecció necessària per a una separació principal-pilot estable i una emissió de calor previsible.

Aquest broquet està dedicat a l'injector 0445110471 i apareix en motors dièsel common rail de quatre cilindres de 2,2{-litres i quatre- que s'utilitzen en vehicles comercials lleugers i furgonetes europeus. No s'ha d'intercanviar amb números de broquets veïns ni tractar-se com a peça d'ajustament universal de Bosch-. Com que el broquet i el cos de l'injector funcionen com un parell hidromecànic coincident, el cabal, l'angle del con de polvorització i l'elevació de l'agulla estan calibrats segons l'especificació 0445110471. L'únic mètode fiable abans de fer la comanda és verificar l'ajustament pel número complet de l'injector, més que per la similitud visual.

L'agulla dins de F00VW30098 no només s'obre i tanca; el seu perfil d'elevació i el seu temps de resposta determinen la rapidesa amb què el combustible entra a la cambra de combustió després d'activar el solenoide. Un seient de l'agulla desgastat permet que el combustible s'escapi durant la fase tancada, la qual cosa canvia el temps d'injecció i redueix la quantitat efectiva del pilot. Aquesta fuita sovint és invisible en un simple comprovador de pop, però es mostra clarament en les mesures del flux de retorn. Per tant, la concentricitat del seient i l'acabat de la superfície són tan importants com el diàmetre del forat de polvorització, i tots dos s'han de verificar abans de la instal·lació.

En els injectors 0445110471 remanufacturats, F00VW30098 és sovint el factor decisiu entre una reconstrucció fiable i una reaparició repetida. Un filtre genuí se sotmet a proves de banc de flux, anàlisi de patrons de polvorització, verificació de duresa i inspecció de fuites del seient abans del llançament. Els substituts de baix-cost solen mostrar una variació de flux més àmplia, agulles sense recobrir i fuites del seient diverses vegades superiors a les especificacions. Un error comú és substituir només el broquet mentre es reutilitza una vàlvula de control o un solenoide desgastats, cosa que provoca un comportament hidràulic desequilibrat i una fallada prematura del nou broquet.

1. Com puc saber si el F00VW30098 està desgastat sense treure l'injector?
La mesura del cabal de retorn és l'indicador més pràctic. Les fuites-de l'esquena excessives sovint indiquen un desgast del seient, tot i que encara cal una prova de banc per a la confirmació.

2. Aquest broquet s'adapta a cada injector 0445110471 produït?
Té una-referència creuada a la plataforma 0445110471, però les variants de producció menors poden requerir la confirmació del número complet de l'injector i de l'aplicació del motor.

3. Què passa si instal·lo un broquet nou sense actualitzar la codificació de l'injector?
L'ECU continuarà utilitzant valors d'adaptació antics, provocant un funcionament brusc, emissions elevades i una possible sobrecàrrega del DPF a causa del lliurament de combustible inexacte.

4. Les barreges de biodièsel poden escurçar la vida útil del F00VW30098?
Les mescles fins a B20 són generalment acceptables quan el combustible compleix EN 590 o ASTM D975, però les mescles més altes poden accelerar el desgast dels seients i requerir intervals de servei més curts.

5. Com afecta l'angle del con de polvorització a la combustió i les emissions?
Un angle de con incorrecte fa que el combustible incideixi en les parets del cilindre o es perdi la càrrega d'aire prevista, augmentant el sutge, les emissions d'hidrocarburs i la dilució del combustible en l'oli del motor.

6. És necessari substituir el broquet i la vàlvula de control junts?
No sempre, però tots dos han de passar proves elèctriques i hidràuliques abans de la seva reutilització. Una vàlvula de control desgastada pot distorsionar la velocitat d'injecció fins i tot amb un broquet nou instal·lat.
