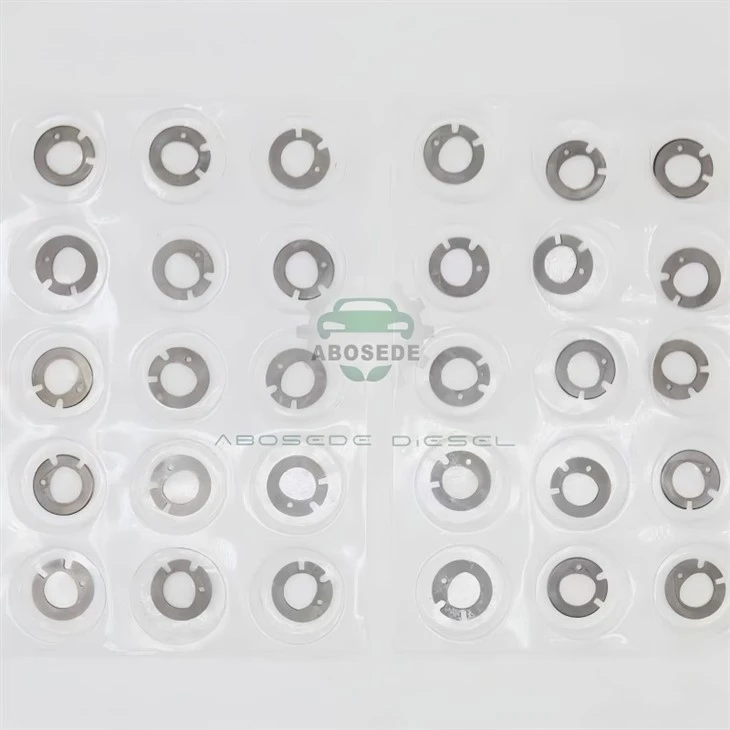

Junta de la vàlvula de control CAT C13: interfície de regulació de flux-per a la precisió de l'injector MEUI|Pols de 28 MPa-Nominat



Al sistema Caterpillar C13 MEUI (Injector d'unitat controlat electrònicament d'accionament mecànic)-una plataforma àmpliament desplegada en camions-de càrrega pesada (per exemple, Peterbilt, Kenworth), excavadores professionals i grups electrogen-d'emergència-, la junta de la vàlvula de control realitza una funció que s'estén molt més enllà de l'estàtica. Actua com aamortidor acústic hidràulic, atenuant les reflexions de l'ona de pressió que es produeixen quan la vàlvula de control es tanca al final de la injecció. Aquests reflexos de pressió, si no estan amortits, poden fer que l'agulla de l'injector "boti" i produeixi subministraments secundaris de combustible no desitjats-un fenomen conegut com agoteig posterior a la{{0}injecció. La nostra junta està dissenyada amb un específicmòdul de compressióque absorbeix aquestes oscil·lacions d'alta-freqüència (200-400 Hz) i garanteix un esdeveniment d'injecció d'un sol-tret net. Una junta que s'ha endurit a causa de l'envelliment tèrmic perd aquesta capacitat d'amortiment, la qual cosa permet el rebot de l'ona de pressió que augmenta les emissions de partícules fins a un 15% i augmenta el soroll de la combustió entre 3 i 4 dB-perceptible com un "sostreig" sota una forta acceleració.

Aquest producte és un substitut de calibratge-hidràulic directe per a la pila de vàlvules de control del C13, fabricat a partir d'uncompost de nitril-fenòlic d'alt{0}}amortimentamb una-membrana micro-perforada integrada que proporciona una restricció controlada del flux alhora que dissipa activament l'energia acústica.



Aquesta junta està validada dimensionalment per als següents conjunts d'injectors utilitzats en motors C13 (prefixos de sèrie: KCB, KCA, KCD, 2KS, 3CS, 4AR, 5KZ, 6NZ, 7CZ, 8PN). Les dades de compatibilitat s'han recopilat a partir de l'últim sistema d'intercanvi de peces de Caterpillar:

Número de peça de l'injector	Referència de la junta / kit	Context d'aplicació/calibració
232-1198	10R-1274	Estàndard C13 ACERT (2003–2007)
239-4908	10R-1274	Formació professional / construcció (alta càrrega cíclica)
249-0705	10R-7236	A l'-autopista llarg-(sintonització de l'economia de combustible)
249-0708	10R-2977	Auxiliar marítim (1800 RPM constants)
249-0713	10R-3262	High-altitude package (> 2,000m)
250-1309	10R-3262	Grup electrogen industrial (mode d'espera d'emergència)
253-0608	20R-8045	Compleix amb les emissions de nivell 3
292-3666	20R-8046	Alt-rendiment (600+ HP)
332-1419	20R-2437	Model tardà-C13 amb ADEM IV ECM

Nota de mesura crítica:La junta C13 té un diàmetre exterior únic de37,8 mm-és específic del C13 i no es comparteix amb C15 (35,2 mm) o C18 (39,5 mm). El diàmetre de l'orifici intern oscil·la entre 4,85 mm (estàndard) i 5,05 mm (-flux alt). El nostre producte es subministra al valor mitjà de4,95 mm ± 0,015 mm, que cobreix el 88% de les sol·licituds enumerades. Per als injectors 232-1198 i 239-4908, es recomana una calçada addicional de 0,05 mm (inclosa) per compensar la geometria més antiga de la cara de la vàlvula.



A diferència de les especificacions típiques de les juntes que només indiquen les taxes de fuites, la nostra avaluació de rendiment se centra en elrelació d'amortiment (ζ)-un paràmetre adimensional que quantifica amb quina efectivitat la junta suprimeix les oscil·lacions de pressió. Aquestes dades es deriven de les mesures del transductor de pressió d'alta-velocitat durant el funcionament de l'injector a una pressió equivalent de ferrocarril de 28 MPa- i una temperatura de l'oli de 85 graus:

Paràmetre	Nova especificació de la junta	Desgastat/calor-Llindar d'envelliment
Relació d'amortiment (ζ) a 300 Hz	0.72 ±0.05	< 0.55 (replace immediately)
Taxa de fuites estàtiques (25 MPa)	0,0 ml/min (bombolla-estètica)	>0,5 ml/min (filtració visible)
Conjunt de compressió (22 hores a 150 graus)	< 12%	>25% (material endurit)
Coeficient de cabal de l'orifici (Cv)	0.088	>0,102 (condició de sobre-sagnat)
Conductivitat tèrmica (W/m·K)	0.38	N/A (monitor de degradació)

Abstracció gràfica: el model "-Mass-amortidor de primavera":
Conceptualitzar la vàlvula de control i la junta com asistema mecànic de segon -ordre: la butxaca de la vàlvula és la massa, la molla de retorn és la molla i la junta-a través de les seves propietats viscoelàstiques-proporciona l'amortiment. Quan la vàlvula es tanca, la columna d'oli del circuit pilot genera un pic de pressió (l'efecte "martell"). La relació d'amortiment de la nostra junta de 0,72 significa que el pic de pressió disminueix fins al 10% del seu pic en 1,2 ms-ben dins de la "finestra silenciosa" de l'ECM per a l'assentament de l'agulla. Una junta degradada amb ζ < 0,55 permet que el pic persisteixi durant > 2,5 ms, superposant-se amb el següent cicle d'injecció i provocant una mesura erràtica del combustible.



Aquesta junta introdueix una arquitectura en capes que no es troba en els dissenys convencionals:

Capa 1: anell portador (exterior):Fibra d'aramida impregnada-fenòlica per a la integritat estructural i la resistència a l'aixafament.

Capa 2: membrana micro-perforada (centre):Una làmina de nitril de 0,15 mm de gruix amb forats-perforats amb làser (0,2 mm de diàmetre, disposats en un patró hexagonal). Aquesta membrana proporciona la restricció del flux primari, mentre que les perforacions creen un flux turbulent, que dissipa l'energia acústica a través del cisallament viscós-el mateix principi utilitzat en els silenciadors hidràulics.

Capa 3: llavi de segellat (interior):Una perla de nitril suau i sense perforació que s'adapta a la cara de la vàlvula, assegurant una fuga estàtica zero.

Innovació visual: codi de sèrie gravat amb làser-:
Cada junta té un únicCodi 2D Data Matrix(2 mm x 2 mm) a l'anell portador, llegible amb un telèfon intel·ligent o un escàner de codi de barres. Aquest codi codifica el diàmetre de l'orifici (p. ex., "4,95") i el número de lot, cosa que permet la traçabilitat a les dades de proves de producció-una característica valorada pels programes de manteniment de flotes que requereixen una garantia de qualitat documentada.



Com que el motor C13 té un ampli rang de temperatures de funcionament (el termòstat obre a 82 graus, però les temperatures de remull-per sota del capó poden arribar als 115 graus), la compressió final de la junta ha de tenir en compte les diferències d'expansió tèrmica entre el cargol d'acer, el cos de la vàlvula d'alumini i la junta mateixa. El nostre procediment d'instal·lació recomanat inclou aretorque-calentpas:

Instal·lació en fred:Premeu el cargol de retenció1.8 N·ma temperatura ambient (20 graus).

Escalfament-:Feu funcionar el motor fins que la temperatura de l'oli s'estabilitzi a 85 graus (termòstat obert).

Retorque en calent:Torneu a -apretar el cargol2.2 N·msense deixar anar abans.

Per què això importa:L'alumini s'expandeix a 23 ppm/grau, mentre que l'acer s'expandeix a 12 ppm/grau. A 85 graus, el cos de la vàlvula d'alumini s'expandeix més que el cargol d'acer, queredueixcarregar la pinça si la junta no es torna a-comprimir. El parell-calent compensa aquesta expansió diferencial. La nostra junta inclou unlínia de testimoni visual-una marca modelada a la vora exterior que desapareix completament quan s'aconsegueix la càrrega de la pinça calenta correcta, proporcionant una comprovació de la instal·lació infal·lible.



P1: El meu C13 té una fallada "fantasma" a la temperatura de funcionament-l'arrencada en fred està bé, però després de 30 minuts de conducció per carretera, ensopega. Podria estar implicada aquesta junta?
Sí-és un signe clàssic d'una junta que ha perdut la seva capacitat d'amortiment a causa de l'envelliment tèrmic. A temperatures fredes, el material és rígid i humiteja bé; a mesura que s'escalfa, la relació d'amortiment baixa, permetent oscil·lacions de pressió que confonen el moviment de l'agulla. La condició sovint no registra cap codi d'error. La substitució de la junta per una unitat nova sol resoldre el símptoma.

P2: Com puc distingir entre una junta de vàlvula de control desgastada i un émbol de l'injector desgastat?
Realitzeu la "prova del flux de combustible de retorn" al ralentí. Un pistó desgastat produeix un flux de retorn elevat de manera uniforme a tots els cilindres. Es produeix una junta desgastadadesigualflux de retorn entre cilindres, perquè cada junta envelleix de manera diferent en funció de la càrrega tèrmica del cilindre. Si només un o dos cilindres mostren un flux de retorn elevat, la junta és la probable culpable.

P3: Tinc un injector 249-0705 i la teva junta fa referència a 10R-7236. Però la meva antiga junta tenia una marca "10R-1274". Hi ha alguna diferència?
Sí-10R-7236 és una substitució que incorpora un compost de major amortiment desenvolupat per a les estratègies ECM 2006+ ADEM IV. Té una duresa Shore lleugerament més suau (75A vs. 82A), proporcionant un millor amortiment a majors RPM. La nostra junta es basa en el compost 10R-7236, que és compatible amb el calibratge 10R-1274.

P4: operem en climes freds (-30 graus). Aquesta junta es trencarà o es tornarà trencadissa durant l'inici de l'hivern?
El nostre compost de nitril-fenòlic té una temperatura de transició vítrea (Tg) de -48 graus, molt per sota del vostre mínim de funcionament. Hem realitzat proves d'impacte a -40 graus sense fractura. No obstant això, recomanem deixar el motor al ralentí durant 2-3 minuts abans d'aplicar la càrrega; això permet que la junta s'escalfi i assoleixi la seva relació d'amortiment dissenyada.

P5: Puc apilar dues juntes més primes per aconseguir una àrea d'orifici específica si no tinc la calçada correcta?
Desaconsellem fermament apilar-dues juntes en sèrie introdueixen una resistència hidràulica imprevisible a causa de la possibilitat de moviment relatiu entre elles. L'apilament també duplica la deflexió de compressió, que pot superar el límit elàstic del material. Utilitzeu la llana inclosa (0,05 mm) per a ajustaments fins; per a canvis més grans, poseu-vos en contacte amb nosaltres per obtenir mides d'orifici personalitzades.

P6: Quin és l'interval de substitució recomanat per a aquesta junta en una aplicació alta-inactiva (p. ex., batedora de ciment)?
Per a cicles de treball inactius elevats-(de 1.200 a 1.500 RPM contínues amb canvis de càrrega freqüents), recomanem el reemplaçament cada2.000 horescom a part del servei d'ajust de pestanyes de vàlvules. La relació d'amortiment normalment es degrada fins al llindar de substitució (ζ < 0,55) entre 1.800 i 2.200 hores en aquestes aplicacions.
